Wie sich die Standards für Ladekabel für Elektrofahrzeuge auf den globalen Märkten unterscheiden

Ladekabel für Elektrofahrzeuge sind nicht allgemein austauschbar – sie folgen unterschiedlichen regionalen Standards, die von Regulierungsbehörden, Netzinfrastruktur und Automobilherstellerallianzen geprägt werden. In Nordamerika dominieren das Combined Charging System (CCS1) und der von Tesla stammende NACS-Stecker, während in Europa die Norm CCS2 (IEC 62196-2 Typ 2) für AC- und DC-Schnellladung gilt. Japan verlässt sich bei Gleichstrom weiterhin auf CHAdeMO, obwohl sein Marktanteil weltweit schrumpft. China schreibt einen eigenen GB/T-Standard für das Laden mit Wechselstrom und Gleichstrom vor, der für alle im Inland verkauften Fahrzeuge gilt, einschließlich importierter Modelle. Bevor Sie ein Ladekabel für Elektrofahrzeuge für den Einsatz in Ladestationen, Flottenbetrieben oder OEM-Lieferketten auswählen, müssen Sie wissen, welcher Steckverbinderstandard für Ihren Zielmarkt gilt.

Leitermaterial und -querschnitt: Was die Ladeleistung wirklich beeinflusst

Die elektrische Leistung eines Ladekabel für Elektrofahrzeuge hängt stark vom Leitermaterial und der Querschnittsfläche ab. Kupfer bleibt aufgrund seiner überlegenen Leitfähigkeit (ca. 58 MS/m) das bevorzugte Leitermaterial, Aluminiumleiter werden jedoch zunehmend für stationäre Ladegeräte mit hoher Leistung in Betracht gezogen, bei denen Gewicht und Kosten im Vordergrund stehen. Bei Wechselstrom-Ladekabeln für Modus 2 und Modus 3 liegen die Leiterquerschnitte typischerweise zwischen 1,5 mm² und 6 mm², während Gleichstrom-Schnellladekabel – insbesondere solche mit 150 kW bis 350 kW – viel größere Querschnitte erfordern, oft 35 mm² bis 95 mm², kombiniert mit aktiven Flüssigkeits- oder Luftkühlsystemen, um sichere Betriebstemperaturen aufrechtzuerhalten. Bei Zhejiang Huapu Cable Co., Ltd. decken unsere Leiterfertigungskapazitäten ein breites Spektrum an Querschnitten mit engen Toleranzen ab und gewährleisten minimalen Widerstand und Wärmeentwicklung bei anhaltender Hochstrombelastung.

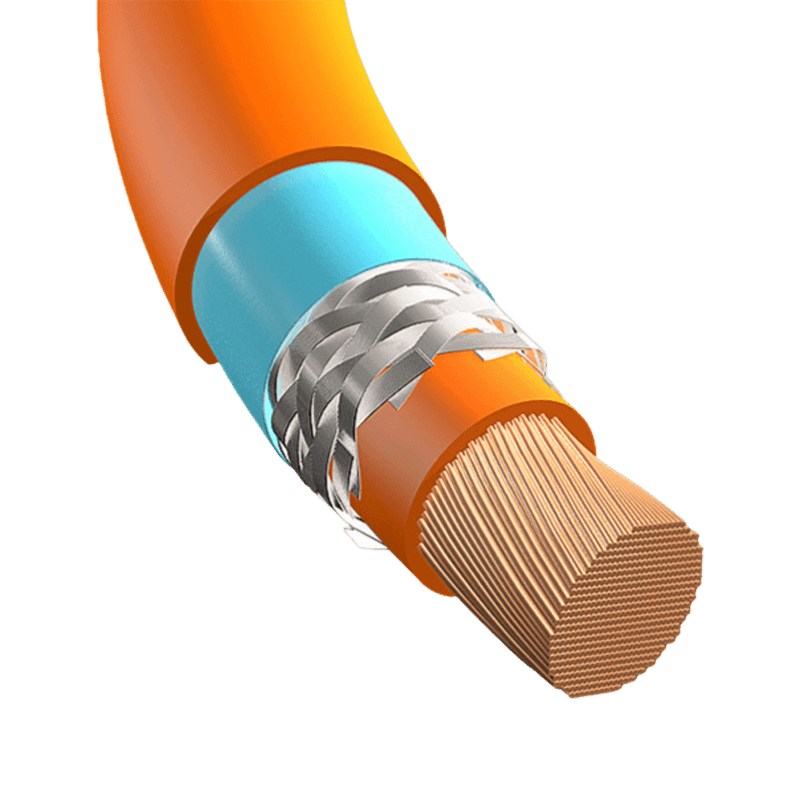

Isolations- und Mantelmaterialien: Das Kabel an die Umgebung anpassen

Die Haltbarkeit von Ladekabeln für Elektrofahrzeuge unter realen Bedingungen wird maßgeblich von der Wahl der Isolierung und des Außenmantelmaterials bestimmt. Unterschiedliche Einsatzumgebungen erfordern unterschiedliche Materialeigenschaften:

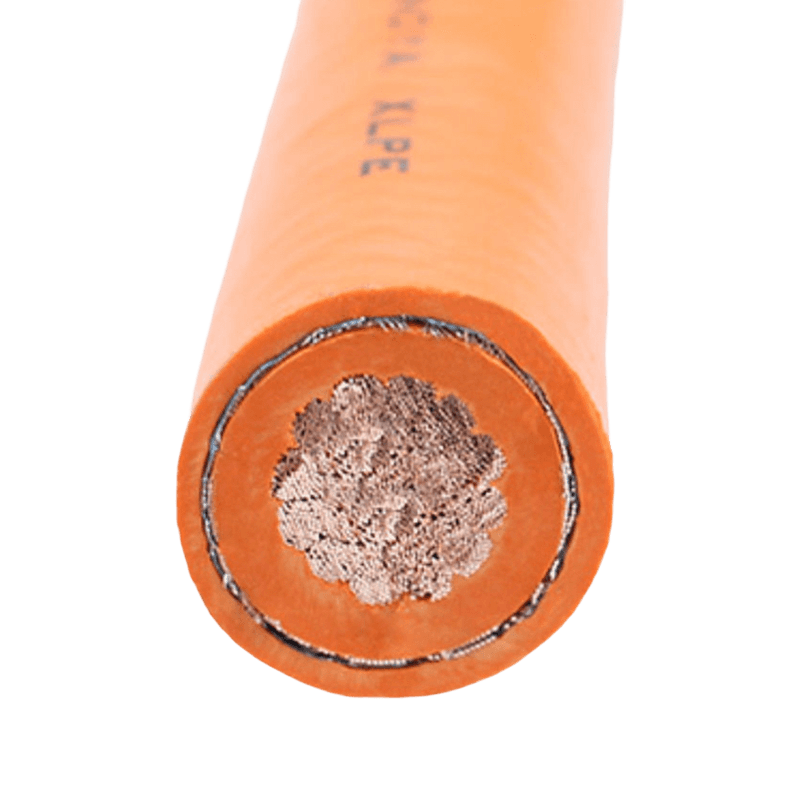

• Vernetztes Polyethylen (XLPE): Bietet eine hervorragende Wärmebeständigkeit (bis zu 90 °C Dauerbetrieb, 250 °C Kurzschluss), hervorragende elektrische Isolierung und Beständigkeit gegen Spannungsrisse in der Umgebung – geeignet für feste Ladeinfrastrukturen im Innen- und Außenbereich.
• Thermoplastisches Elastomer (TPE) / Thermoplastischer Gummi (TPR): Wird aufgrund der hohen Flexibilität, guten UV-Beständigkeit und der Fähigkeit, bei niedrigen Temperaturen (bis zu -40 °C) biegsam zu bleiben, häufig für tragbare Mode-2-EVSE-Kabel verwendet, was für den Einsatz in kalten Klimazonen von entscheidender Bedeutung ist.
• PVC (Polyvinylchlorid): Kostengünstig und weit verbreitet für Innenanwendungen; Allerdings ist Standard-PVC ohne UV-Stabilisatorzusätze nicht ideal für extreme Außeneinwirkungen.
• Raucharme, halogenfreie (LSZH) Verbindungen: Unverzichtbar für Tiefgaragen, Tunnel und geschlossene öffentliche Ladebereiche, in denen giftiger Rauch aus einem Kabelbrand eine ernsthafte Gefahr darstellen würde. Wir produzieren LSZH-ummantelte Ladekabel für Elektrofahrzeuge, die speziell für die Einhaltung der Sicherheitsvorschriften auf engstem Raum entwickelt wurden.

Grundlegendes zu IP-Schutzarten für Ladekabelbaugruppen und Steckverbinder

Die in IEC 60529 definierten Schutzarten (IP) bestimmen direkt, wo eine Ladekabelbaugruppe für Elektrofahrzeuge sicher eingesetzt werden kann. Öffentliche Ladestationen im Freien erfordern Anschlüsse und Kabeleinführungspunkte mit mindestens der Schutzart IP44 (geschützt gegen feste Gegenstände über 1 mm und Wasserspritzer aus allen Richtungen), wobei IP55 oder IP67 für exponierte Installationen in Regionen mit starken Regenfällen oder häufiger Reinigung mit Druckwasser bevorzugt wird. Dem Kabelkörper selbst ist jedoch häufig keine formelle IP-Schutzart zugewiesen, sondern seine Beständigkeit gegen das Eindringen von Wasser und Staub wird durch die Spezifikation des Mantelmaterials bestimmt. Bei der Bewertung von Ladekabeln für Elektrofahrzeuge für den Außen- oder Halbaußeneinsatz sollten Beschaffungsteams die IP-Schutzart des Steckergehäuses getrennt von den Leistungsdaten des Kabelmantels überprüfen, da diese unabhängig getestet und zertifiziert werden.

Wärmemanagement in Hochleistungs-DC-Schnellladekabeln

Da die DC-Schnellladeleistung auf über 150 kW ansteigt – und an HPC-Stationen (High Power Charging) mittlerweile regelmäßig 350 kW erreicht – reicht die passive Wärmeableitung über den Kabelmantel nicht mehr aus. Flüssigkeitsgekühlte Ladekabel sind zur Standardlösung für ultraschnelles Laden geworden. Diese Kabel verfügen über interne Kühlmittelkanäle, die entlang der Stromleiter verlaufen und eine dielektrische Kühlflüssigkeit (normalerweise eine Glykol-Wasser-Mischung oder dielektrisches Öl) zirkulieren lassen, um die Wärme vom Leiter und Stecker abzuleiten. Dadurch behält das Kabel im Vergleich zu einem passiv gekühlten Kabel gleicher Strombelastbarkeit einen viel kleineren Außendurchmesser und eine größere Flexibilität bei. Der Nachteil besteht darin, dass das System komplexer wird: Eine Pumpe, ein Reservoir, ein Wärmetauscher und ein Lecküberwachungssystem müssen in die Hardware der Ladestation integriert werden. Für Betreiber, die Ladekabel für Elektrofahrzeuge für HPC-Einsätze auswählen, sind das Wartungsintervall des Kühlsystems und die Kühlmittelkompatibilität mit den Kabelmaterialien wichtige langfristige Betriebsaspekte.

Mechanische Haltbarkeit: Biegeradius, Torsion und Einsteckzyklusbewertungen

Ladekabel für Elektrofahrzeuge sind wiederholten mechanischen Belastungen ausgesetzt, denen statische Stromkabel niemals ausgesetzt sind: tägliches Auf- und Abwickeln, Schleifen über den Bürgersteig, Biegen am Steckereingangspunkt und Torsionsbelastung, wenn Benutzer den Stecker beim Einstecken drehen. Industriestandards berücksichtigen diese Anforderungen durch spezifische Testprotokolle. Die IEC 62893-Reihe, die Ladekabel für Elektrofahrzeuge regelt, legt Mindestanforderungen an den Biegeradius fest (typischerweise 7,5-facher Außendurchmesser für fest-flexible Installationen und 5-fach für tragbare Anwendungen) sowie Torsionsdauertests, bei denen Verdrehungszyklen von ±180° simuliert werden. Für öffentliche Ladestationen sind Steckverbinderbaugruppen mit einer Nennleistung von 10.000 Steckzyklen Standard. Bei der Spezifikation von Ladekabeln für Elektrofahrzeuge für Anwendungen mit hoher Auslastung – etwa Ladestationen für Taxiflotten oder Autobahnraststätten – bietet die Anforderung von Testberichten gemäß IEC 62893-4 oder gleichwertigen Standards eine objektive Grundlage für den Vergleich der mechanischen Lebensdauer der Kabel.

Vergleich der Lademodi für Elektrofahrzeuge: Kabelanforderungen auf jeder Ebene

Die Norm IEC 61851-1 definiert vier Lademodi, von denen jeder unterschiedliche Auswirkungen auf die Kabelkonstruktion und -spezifikation hat. Die folgende Tabelle fasst die wichtigsten Parameter zusammen:

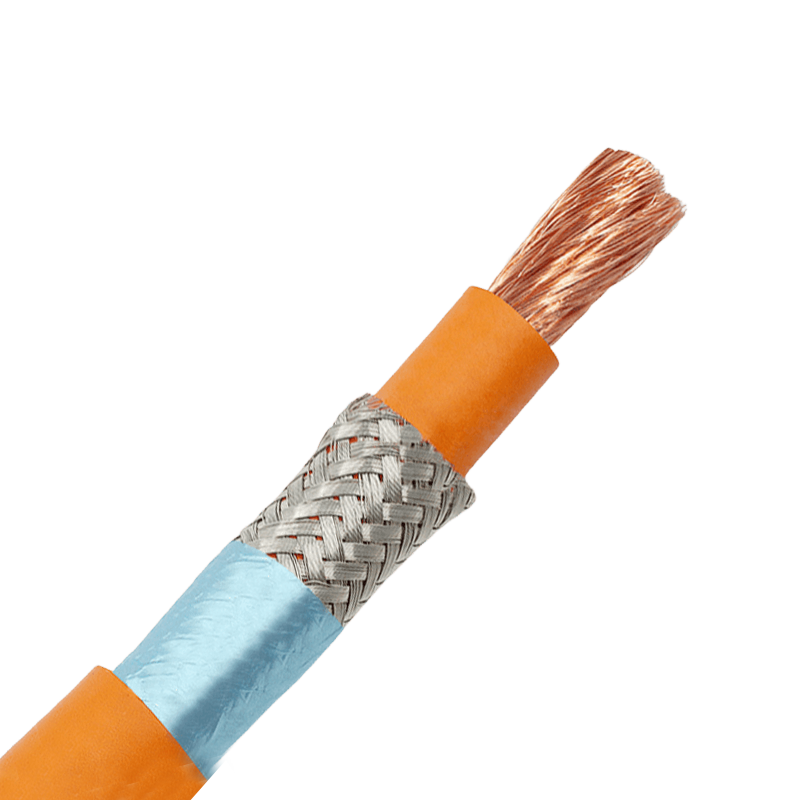

Signal- und Kommunikationsleiter in Ladekabeln für Elektrofahrzeuge

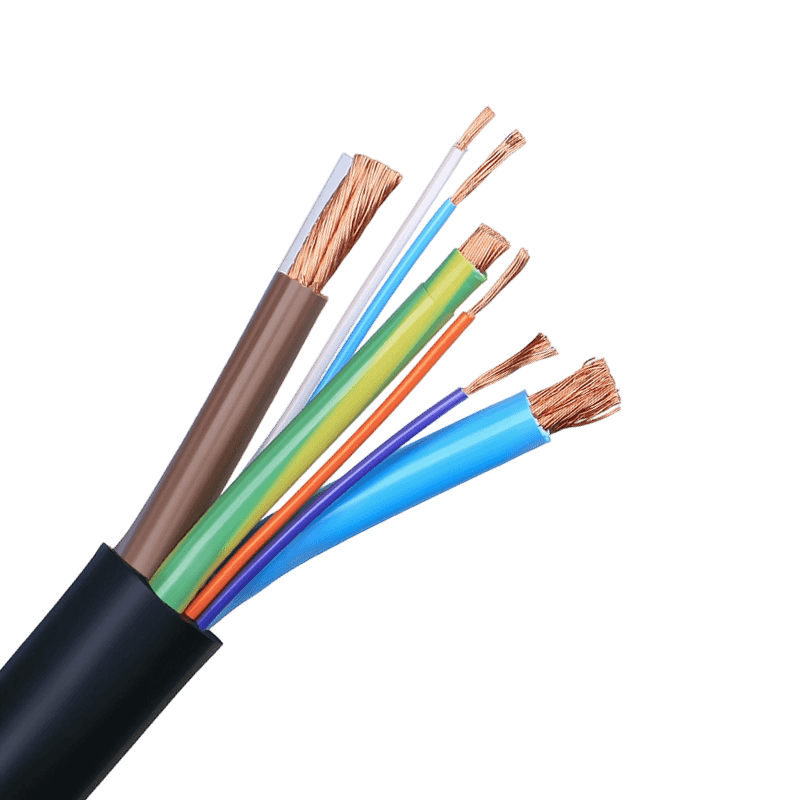

Moderne Ladekabel für Elektrofahrzeuge sind keine reinen Stromkabel – sie tragen neben den Hauptstromadern mehrere Signal- und Kommunikationsleiter. In einem CCS2- oder Typ-2-Wechselstromkabel finden Sie normalerweise zusätzlich zu den Phasenleitern, dem Neutralleiter und der Schutzerde einen Steuerpilotdraht (CP) und einen Näherungspilotdraht (PP). Das CP-Kabel überträgt ein 1-kHz-PWM-Signal, das den maximal verfügbaren Strom vom EVSE an das Bordladegerät des Fahrzeugs übermittelt. Bei DC-Schnellladekabeln steigt die Kommunikationskomplexität noch weiter: Das Combined Charging System nutzt Power Line Communication (PLC) über die CP-Leitung auf Basis des ISO 15118-Protokolls und ermöglicht so Funktionen wie Plug & Charge-Authentifizierung, intelligente Ladeplanung und bidirektionalen Stromfluss (V2G). Diese Signalleiter müssen innerhalb der Kabelkonstruktion sorgfältig abgeschirmt werden, um Störungen durch hochfrequente Schaltgeräusche zu vermeiden, die von der Leistungselektronik im Ladegerät erzeugt werden. Bei Zhejiang Huapu Cable Co., Ltd. fließt unser Fachwissen im Bereich Computerkabel und Kommunikationskabel direkt in die Art und Weise ein, wie wir die Abschirmungsarchitektur bei Mehrleiter-Ladekabeldesigns für Elektrofahrzeuge angehen.

Chemikalien- und Ölbeständigkeit: Entscheidend für Flotten- und Industrieladeumgebungen

Flottenbetreiber, die gewerbliche Elektrofahrzeuge – Elektrobusse, Lieferwagen oder Industriefahrzeuge – laden, setzen Ladekabel häufig in Umgebungen ein, in denen der Kontakt mit Hydraulikflüssigkeiten, Dieselrückständen, Reinigungsmitteln oder Schmierölen an der Tagesordnung ist. Standard-TPE- oder PVC-Ummantelungen können aufquellen, reißen oder an Flexibilität verlieren, wenn sie mit der Zeit Substanzen auf Kohlenwasserstoffbasis ausgesetzt werden. Für diese Anwendungen bieten Kabelummantelungen aus chloriertem Polyethylen (CPE) oder Polychloropren (CR, allgemein bekannt als Neopren) eine deutlich bessere chemische Beständigkeit bei gleichzeitiger Beibehaltung der für den täglichen Umgang erforderlichen Flexibilität. Bei der Beschaffung von Ladekabeln für Elektrofahrzeuge für Flottendepots oder Logistikzentren können Hersteller durch die Anforderung von Testdaten gemäß IEC 60811-404 (Beständigkeit gegenüber Mineralöl) und die Angabe der in der Umgebung zu erwartenden chemischen Belastungsbedingungen die Mantelmischung an die Einsatzrealität anpassen, anstatt sich auf eine generische Spezifikation zu verlassen.

Brandschutzklassifizierungen und ihre Auswirkungen auf die Kabelauswahl für die Ladeinfrastruktur

Mit der Ausweitung der Ladeinfrastruktur für Elektrofahrzeuge auf Parkhäuser, Einkaufszentren, Wohngebäude und Verkehrsknotenpunkte werden Brandschutzklassifizierungen für Kabel eher zu einer Compliance-Anforderung als zu einer optionalen Aufrüstung. Der europäische CPR-Rahmen (Bauprodukteverordnung) EN 50575 klassifiziert Kabel von Aca (höchstes Brandverhalten) bis hin zu Fca, mit Zwischenklassen wie Cca, Dca und Eca – jede erfordert den Nachweis einer spezifischen Flammenausbreitung, Wärmefreisetzung, Rauchentwicklung und brennenden Tropfeneigenschaften. Für Ladekabel für Elektrofahrzeuge, die als Teil einer festen Gebäudeinfrastruktur installiert sind – wie z. B. festgebundene Kabel in wandmontierten EVSE-Einheiten oder Kabelmanagementsysteme in Tiefgaragen – muss die anwendbare CPR-Klasse anhand des Installationsorts und der nationalen Bauvorschriften ermittelt werden. Kabel, die in Mode-4-Gleichstromladestationen verwendet werden, die im Freien auf eigenständigen Säulen installiert sind, fallen möglicherweise vollständig aus dem Geltungsbereich der CPR, während das gleiche Kabel, das durch eine Gebäudestruktur verlegt wird, eine vollständige CPR-Konformität erfordern würde. Wir stellen flammhemmende und feuerbeständige Kabelvarianten mit dokumentierter CPR-Leistung her und unterstützen so die Compliance-Dokumentation unserer Kunden auf allen europäischen Märkten.
