Bestes Kabel für die direkte Erdverlegung – ein umfassender technischer Leitfaden

Dokumentversion: 1.0 Zweck: Bereitstellung objektiver Orientierungshilfen für Elektroingenieure, Auftragnehmer und Projektmanager bei der Auswahl Kabel Geeignet für direkte Erdverlegung, gewährleistet langfristige Zuverlässigkeit und Einhaltung internationaler Standards.

1. Einführung

Wenn es um die Langlebigkeit der Infrastruktur geht, ist die Auswahl des richtigen Kabels wichtig Direktbestattung (DB) ist eine der wichtigsten Entscheidungen bei der Elektrokonstruktion und -installation. Im Gegensatz zu in Leitungen verlegten Kabeln sind direkt vergrabene Kabel ständig folgenden Einflüssen ausgesetzt:

• Bodenfeuchtigkeit und Grundwasser
• Variable Bodenchemie und pH-Wert
• Mechanische Belastungen durch Steine, Verfüllung und Bodenbewegungen
• Temperaturwechsel während des Betriebs

Dieser Leitfaden definiert die wichtigsten Anfoderderungen, empfiehlt Kabeltypen nach Anwendung, vergleicht Leitermaterialien und beschreibt wesentliche Installationspraktiken, um eine Lebensdauer von 30 Jahren zu erreichen.

2. Anforderungen an Kabel zur direkten Erdverlegung

Ein Kabel gilt nur dann als für die direkte Erdverlegung geeignet, wenn seine Isolierung und sein Außenmantel speziell für Folgendes ausgelegt sind:

• Eindringen von Feuchtigkeit und Degradationsphänomene wie Water Treeing
• Mechanischer Schaden durch scharfe Gegenstände, Bodensetzungen oder unbeabsichtigte Ausgrabungen
• Chemischer Angriff aus Bodenverunreinigungen, Düngemitteln oder Grundwasser
• Thermischer und umweltbedingter Stress unter Normal- und Überlastbedingungen

Standardkabel für den Innenbereich (z. B. THHN, gewöhnlicher PVC-Baudraht) sind vorhanden nicht Geeignet für die direkte Erdverlegung ohne zusätzlichen mechanischen Schutz.

3. Empfohlene Kabeltypen nach Anwendung

Die Kabelauswahl hängt von der Spannungsklasse, den Lastanforderungen, den Umgebungsbedingungen und den vorherrschenden regionalen/nationalen Standards (z. B. NEC, IEC 60502 oder lokale Äquivalente) ab.

3.1 Wohn- und Gewerbegebiete (Niederspannung ≤ 600 V)

• UF-B (Untergrund-Einspeisung) Robuster thermoplastischer Mantel, der alle Leiter umhüllt; Wird häufig für Abzweigstromkreise an feuchten Standorten verwendet.
• VERWENDUNG-2 / RHW-2 / XHHW-2 XLPE-isolierte Einzelleiter, 90 °C nass/trocken ausgelegt; üblich für Serviceeingänge und Zubringer. Viele verfügen über mehrere Bewertungen für Vielseitigkeit.
• URD (Underground Residential Distribution) Vorkonfektionierte Aluminium-Triplex-/Quadruplex-Kabel mit XLPE-Isolierung; die vorherrschende Wahl für kostengünstige unterirdische Dienstleistungen für Privathaushalte.

3.2 Gewerbe, Industrie und Versorgung (Mittelspannung und Hochlast)

• XLPE-isolierte Kabel Die Isolierung aus vernetztem Polyethylen bietet eine hervorragende thermische Stabilität (90–105 °C kontinuierlich), Beständigkeit gegen Spannungsrisse in der Umgebung und langfristige Leistung in feuchten Umgebungen. Gängige Konstruktionen: einadrig oder mehradrig mit PVC-, PE- oder LSOH-Mantel. Anwendbare Normen: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 usw.
• Gepanzerte Kabel (für verbesserten mechanischen Schutz)
  • STA (Stahlbandpanzerung) — Wirksam gegen Quetschungen und Schäden durch Nagetiere.
  • SWA (Stahldrahtpanzerung) — Überlegene Zugfestigkeit; Ideal für instabile Böden oder lange Strecken.

3.3 Erneuerbare Energien und Photovoltaikanlagen

• USE-2 or PV-Draht (UL 4703) UV-beständig, für hohe Temperaturen geeignet (90–150 °C); Geeignet für freiliegende Strecken und erdverlegte Abschnitte.
• XLPE-Leiter mit doppelter Nennleistung (z. B. RHW-2/USE-2) werden zunehmend spezifiziert.

4. Vergleich der Leitermaterialien

Wichtiger Hinweis für Aluminiumleiter: Verwenden Sie immer UL-gelistete oder gleichwertige Steckverbinder, tragen Sie ein zugelassenes Antioxidansmittel auf und befolgen Sie die Drehmomentspezifikationen des Herstellers, um Oxidationsbedingte Verbindungsfehler zu minimieren.

5. Grundlegende Installationspraktiken

Um die Lebensdauer und Sicherheit des Kabels zu maximieren:

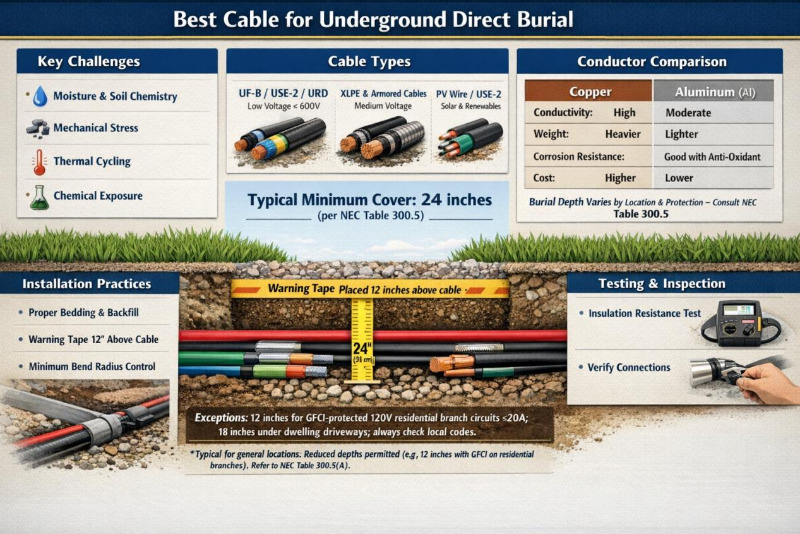

1. Mindestvergrabungstiefe Beachten Sie die örtlichen/nationalen Elektrovorschriften. Typische Werte (Beispiel aus NEC Table 300.5):

• Abzweigstromkreise für Privathaushalte (120/240 V mit FI-Schutz): 12–18 Zoll
• Allgemeine direkte Bestattung (die meisten Standorte): 24 Zoll
• Unter befahrenen Flächen (Einfahrten, Straßen): 24 Zoll oder mehr
• Im Kabelkanal: geringere Tiefen zulässig (6–18 Zoll, je nach Kabelkanaltyp)

2. Bettung und Hinterfüllung Legen Sie 10–15 cm sauberen Sand oder feine, steinfreie Erde unter und um das Kabel herum, um es vor scharfen Gegenständen zu schützen.

3. Warnung und mechanischer Schutz

• Bringen Sie ein erkennbares unterirdisches Warnband 12 Zoll über dem Kabel an.
• Verwenden Sie in gefährdeten Ausgrabungszonen Betonplatten, Schutzbretter oder Schutzschläuche.

4. Zusätzliche Best Practices

• Beachten Sie den Mindestbiegeradius gemäß Herstellerangabe.
• Kontrollieren Sie die Zugspannung, um Schäden an der Ummantelung oder Isolierung zu vermeiden.
• Führen Sie nach der Installation und dem Verfüllen eine Prüfung des Isolationswiderstands (Megger) durch.

6. Zusammenfassung – Auswahlrichtlinien

Überprüfen Sie stets die Einhaltung der neuesten Ausgabe der geltenden Normen (NEC, IEC 60502-Reihe oder örtliche Vorschriften), überprüfen Sie die Datenblätter der Hersteller und führen Sie standortspezifische Risikobewertungen durch.

Lassen Sie uns Ihr Projekt unterstützen: Wenden Sie sich an unsere technischen Experten, um maßgeschneiderte Spezifikationen, Unterstützung bei der Einhaltung von Standards oder detaillierte Datenblätter zu XLPE-gepanzerten Kabeln, USE-2-Äquivalenten, SWA-Varianten und mehr zu erhalten.
