Kann Aluminiumdraht direkt an Kupfersteckdosen angeschlossen werden?

Bei der Auseinandersetzung mit der Frage, ob Aluminiumdraht kann direkt an eine Standard-Kupfersteckdose angeschlossen werden, Materialwissenschaft und aktuelle Standards des National Electrical Code (NEC) liefern eine eindeutige Antwort: absolut nicht .

Daten der U.S. Consumer Product Safety Commission (CPSC) und des Franklin Research Institute zeigen, dass bei Häusern, die vor 1972 mit Aluminiumdrähten der „alten Technologie“ verkabelt wurden, die Wahrscheinlichkeit, dass an Steckdosen- und Schalteranschlüssen „Brandgefahrbedingungen“ herrschen, 55-mal höher ist als bei Häusern, die mit reinem Kupfer verkabelt sind. Diese extreme Brandgefahr geht nicht vom Aluminiumdraht im Inneren der Wände aus, sondern konzentriert sich vielmehr auf die mechanischen Verbindungspunkte zwischen dem Aluminiumdraht und nicht angepassten elektrischen Anschlüssen.

Warum ist die direkte Aluminium-Kupfer-Verbindung äußerst gefährlich?

Das Zusammenpressen von Aluminium und Kupfer ohne spezielle Medien oder spezielle mechanische Konstruktionen löst unweigerlich eine Reihe langsamer, aber irreversibler, zerstörerischer physikalischer und chemischer Reaktionen aus.

• Nicht übereinstimmende Wärmeausdehnung und „Kalter Fluss“: Der Wärmeausdehnungskoeffizient von Aluminium (~23,1 µm/m·°C) ist deutlich höher als der von Kupfer und Stahl. Wenn der Strom den Draht unter den starren Zwängen einer Standard-Buchsenschraube erhitzt, erfährt das Aluminium eine starke Ausdehnung und eine irreversible plastische Querverformung, die als „Kaltfluss“ oder mechanisches Kriechen bezeichnet wird. Beim Abkühlen zieht sich das Aluminium zusammen, verliert jedoch sein ursprüngliches Volumen und hinterlässt mikroskopisch kleine Lücken, die über Tausende von thermischen Zyklen zu starker Lockerung, Lichtbogenbildung und schließlich zum Ausbrennen führen.
• Tödliche Oxid-Isolierschicht: Während oxidiertes Kupfer eine gewisse Leitfähigkeit behält, reagiert Aluminium sofort mit Sauerstoff und bildet eine dichte, extrem harte Schicht aus Aluminiumoxid (Al₂O₃). Diese Schicht ist ein hervorragender elektrischer Isolator, der die Stromübertragung stark behindert. Wenn sich die mechanische Verbindung löst, beschleunigt sich die Oxidation, wodurch der Kontaktwiderstand exponentiell ansteigt und eine enorme zerstörerische Hitze entsteht.
• Galvanische Korrosion: Zwischen Aluminium und Kupfer besteht ein erheblicher Potenzialunterschied. Wenn diese unterschiedlichen Metalle in einem Standardbehälter in Kontakt kommen und der Umgebungsfeuchtigkeit ausgesetzt werden, bilden sie eine mikroskopisch kleine galvanische Zelle. Als hochaktive Anode unterliegt der Aluminiumdraht einer schnellen galvanischen Korrosion, wodurch seine physikalische Struktur und sein elektrischer Querschnitt beeinträchtigt werden.

Die einzige kompatible Direktverbindungslösung: CO/ALR-zertifizierte Geräte

In mit „CU ONLY“ gekennzeichneten Standardsteckdosen ist der Anschluss von Aluminiumdraht unter keinen Umständen verboten. Aufgrund des langfristigen Kriechens von Aluminium fielen frühe „AL/CU“-Geräte ebenfalls häufig aus.

Moderne Elektrovorschriften (wie NEC 406.10) schreiben gesetzlich vor, dass Geräte nicht mit gekennzeichnet sind CO/ALR (Kupfer-Aluminium überarbeitet) ist es absolut verboten, Aluminiumleiter direkt anzuschließen. CO/ALR-Behälter müssen die strengen Anforderungen erfüllen UL 1567 Standard. Sie nutzen eine tiefe Verzinnung, um galvanische Reaktionen zu minimieren, und verfügen über spezielle, schmale Führungsschlitze, um den Aluminiumdraht physisch an Ort und Stelle zu fixieren und so einen Kaltfluss zu verhindern.

Die beste dauerhafte Reparaturlösung: Kupfer-Pigtailing

Da CO/ALR-Steckdosen teuer sind und die Gefahren mehrerer in einer Anschlussdose zusammengeschweißter Aluminiumdrähte nicht beseitigen können, empfiehlt das CPSC am meisten eine dauerhafte Reparatur „Pigtailing“ . Dabei wird ein kurzes Stück reines Kupferkabel sicher mit dem vorhandenen Aluminiumkabel verbunden, das dann an jede moderne Standardsteckdose angeschlossen wird.

Das CPSC genehmigt offiziell nur zwei permanente Pigtailing-Methoden:

1. COPALUM Kaltschweiß-Crimpsystem (optimale dauerhafte Lösung)

Dies wurde von TE Connectivity entwickelt und ist die einzige Reparaturmethode, die das CPSC als so sicher einstuft wie die komplette Neuverkabelung eines Hauses mit Kupfer.

• Der Mechanismus: Es wird eine spezielle verzinnte Kupferhülse verwendet. Ein proprietäres Elektrowerkzeug übt einen absoluten Druck von 10.000 Pfund aus, um eine „trockene Crimpung“ zu erzeugen.
• Das Ergebnis: Dieser extreme Druck zwingt die Metalle dazu, plastisch zu fließen, wodurch die Oxidschicht sofort aufgerissen wird und die Metallgitter bei Raumtemperatur zu einer „Kaltschweißung“ verschmelzen, wodurch künftige Oxidation und galvanische Korrosion dauerhaft verhindert werden.

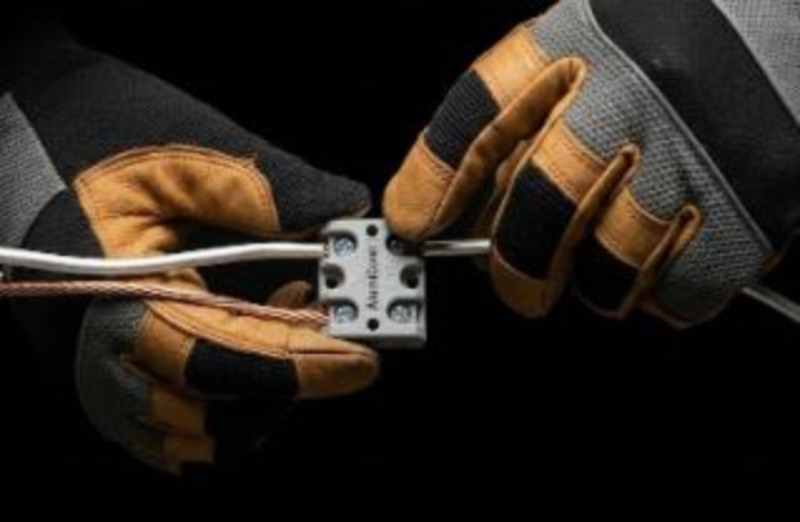

2. Spezielles AlumiConn-Aluminium-Kupfer-Terminal (zugelassene Alternative)

Für Bereiche, in denen COPALUM-Werkzeuge nicht verfügbar sind, genehmigt die CPSC den AlumiConn-Stecker von King Innovation.

• Der Mechanismus: Hierbei handelt es sich um einen kompakten Miniaturklemmenblock mit mehreren Anschlüssen, bei dem Aluminium- und Kupferdrähte in vollständig isolierte Anschlüsse eingeführt werden, wodurch der galvanische Korrosionspfad an der Quelle unterbrochen wird.
• Anti-Oxidation: Der Innenraum ist mit einer Antioxidationspaste vorgefüllt, die beim Einführen sofort die blanken Aluminiumkristalle umhüllt und so den Sauerstoff blockiert.

Kritische Compliance-Warnung: Obligatorische Drehmomentkontrolle (NEC 110.14(D))

Bei der Verwendung von AlumiConn-Anschlüssen fordert NEC 110.14(D) von Installateuren ausdrücklich die Verwendung von a kalibriertes Drehmomentwerkzeug (wie ein Drehmomentschraubendreher), um das vom Hersteller angegebene genaue Drehmoment zu erreichen (normalerweise 10 bis 15 Zoll-Pfund). Ein zu geringes Anziehen führt zu Durchbrüchen bei hohem Widerstand, während ein zu starkes Anziehen den weichen Aluminiumdraht zerquetscht. Die Nichtverwendung eines Drehmomentwerkzeugs verstößt gegen die NEC-Vorschriften und kann nach einem Brand zur Ablehnung von Versicherungsansprüchen führen.

Streng verboten: Sind Standard- oder „lila“ Drahtmuttern sicher?

Nein. Für Aluminium-Kupfer-Verbindungen dürfen Sie niemals Standard-Drehmuttern verwenden. Selbst „lila“ Drahtmuttern, die für Aluminium-Kupfer-Verbindungen vermarktet werden (z. B. Ideal 65, das Antioxidationspaste enthält), sind vom CPSC nicht für dauerhafte Reparaturen zugelassen. Labortests zeigen, dass die Spiralfedern in diesen Drahtmuttern die starke Wärmeausdehnung und den Kaltfluss von Aluminium nicht einschränken können. Drahtmutterverbindungen an Aluminiumdrähten versagen häufig und stellen noch schneller eine Brandgefahr dar als unbehandelte, originale alte Steckdosen.

FAQ | Häufig gestellte Fragen

F1: Kann ich Aluminiumdraht direkt an eine Standard-Kupfersteckdose anschließen?

Absolut nicht. Gemäß dem National Electrical Code (NEC) ist es nicht zertifizierten Geräten ohne CO/ALR-Kennzeichnung strengstens untersagt, Aluminiumleiter anzuschließen. Die direkte Kompression dieser beiden Metalle ohne spezielle mechanische Konstruktion löst irreversible zerstörerische Reaktionen aus.

F2: Warum verursacht die Verbindung von Aluminium- und Kupferdraht Brände? Dafür gibt es drei Hauptgründe: Erstens führt die höhere Wärmeausdehnung von Aluminium zu mechanischem Kriechen (Kaltfluss) an der Verbindungsstelle, was zu Lockerheit und Lichtbogenbildung führt. Zweitens bildet freiliegendes Aluminium sofort eine hochisolierende Oxidschicht (Aluminiumoxid), die extreme Hitze erzeugt. Drittens führt der Kontakt zwischen den beiden Metallen zu galvanischer Korrosion, wodurch die mechanische Festigkeit des Drahtes schnell abnimmt.

F3: Kann ich „AL/CU“-Buchsen oder „lila“ Drahtmuttern mit Antioxidationspaste verwenden?

Nein. Frühe „AL/CU“-Geräte versagten, weil sie dem langfristigen Kriechen von Aluminium nicht standhalten konnten. Ebenso werden „lila“ Drahtmuttern mit Antioxidationspaste vom CPSC nicht für dauerhafte Reparaturen anerkannt; Ihre Ausfallrate und ihr Brandrisiko sind sogar höher als bei unbehandelten Altbehältern.

F4: Was ist die konformste und sicherste Methode zur Reparatur alter Aluminiumkabel?

Es gibt nur zwei vollständig konforme Wege, um das Risiko einer Überhitzung dauerhaft zu beseitigen: Entweder die Geräte vollständig durch spezielle CO/ALR-Steckdosen ersetzen, die der Norm UL 1567 entsprechen; Oder verwenden Sie Kupfer-Pigtails mit dem COPALUM-Kaltschweißsystem oder AlumiConn-Klemmen. Stellen Sie dabei sicher, dass Sie bei der Installation ein Präzisionsdrehmomentwerkzeug verwenden, um die Drehmomentspezifikationen von NEC 110.14(D) einzuhalten.
