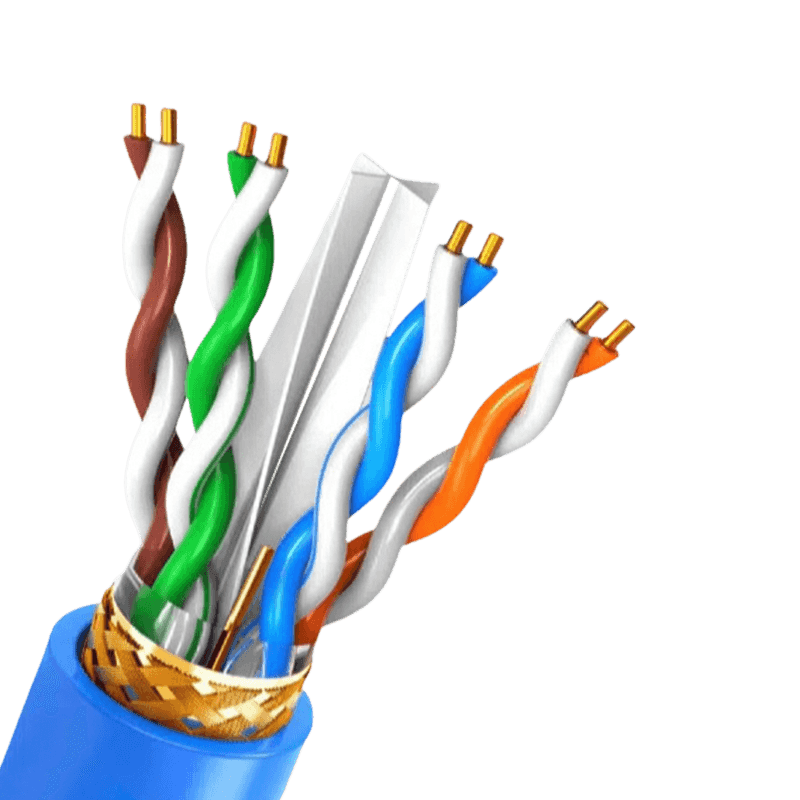

Das Richtige wählen Kommunikationskabel Dabei geht es im Wesentlichen darum, Datengeschwindigkeit, Entfernung und Umgebungseinflüsse in Einklang zu bringen. Der wichtigste Aspekt ist dieser Geschirmte Twisted-Pair-Kabel (STP) und Glasfaserkabel bieten höchste Datenintegrität in elektrisch verrauschten Umgebungen , während ungeschirmtes Twisted Pair (UTP) eine kostengünstige Lösung für Standard-Büronetzwerke bleibt. Signalverlust und Übersprechen sind die Hauptfeinde einer zuverlässigen Datenübertragung, und die richtige Auswahl des Leiters bestimmt direkt die Leistungsergebnisse. Die entscheidende Rolle des Leitermaterials Das für die Leiter verwendete Material ist der Ausgangspunkt für die Leistung jedes Kabels. Während Kupfer der Standard ist, bestimmt die spezifische Kupferart die Leitfähigkeit und physikalische Haltbarkeit. Blankes Kupfer: Bietet höchste Leitfähigkeit und Flexibilität. Aufgrund seines geringen Widerstands, der Spannungsabfälle und Signalverschlechterungen bei längeren Strecken minimiert, ist es der Maßstab für die Datenübertragung über große Entfernungen. Verzinntes Kupfer: Eine praktische Alternative, wenn Oxidation eine Gefahr darstellt. Die Zinnbeschichtung schützt den Kupferkern, erhöht jedoch leicht den Widerstand. Dieses Material wird häufig in industriellen Umgebungen oder Umgebungen mit hoher Luftfeuchtigkeit eingesetzt, da es die Korrosion des Leiters verhindert, was zu einer Fehlerstelle führen kann, die die Signale beeinträchtigt. Kupferkaschiertes Aluminium (CCA): Eine Budgetoption, die erhebliche Risiken birgt. CCA-Leiter haben einen höheren Gleichstromwiderstand, was zu einer größeren Signaldämpfung führt. Außerdem weisen sie eine geringe Flexibilität auf und neigen dazu, bei mechanischer Belastung zu brechen. Bei Installationen, die CCA für Hochfrequenzdaten verwenden, kommt es häufig zu Leistungsschwankungen und Verbindungsabbrüchen. Abschirmungskonfigurationen für Signalintegrität Schirmung und Abschirmung sind keine austauschbaren Begriffe. Jede Konfiguration löst eine bestimmte Art elektromagnetischer (EMI) und Hochfrequenzstörungen (RFI). Die Wahl der falschen Abschirmung für eine Umgebung voller Motoren, Generatoren oder Leuchtstofflampen kann ein Netzwerk lahmlegen. Abschirmungstyp Designstruktur Primäre Anwendung F/UTP (Folie) Einzelne Gesamtverpackung aus Aluminiumfolie Schützt vor hochfrequenter elektromagnetischer Strahlung in Leitungen S/FTP (Geflecht und Folie) Gesamtgeflecht plus Einzelfolie pro Paar Maximale Sicherheit für Rechenzentren und 10G-Geschwindigkeiten SF/UTP (Geflecht und Folie) Doppelte Gesamtschirmung mit Geflecht und Folie Raue Industrieumgebungen mit niederfrequenter elektromagnetischer Strahlung Vergleich gängiger Abschirmungsdesigns und ihrer optimalen Anwendungsfälle. Bei Installationen parallel zu Stromleitungen sorgt die Folie für die nötige Abdeckung. Für Flexibilität und Unterdrückung niederfrequenter Geräusche ist jedoch ein Geflecht unerlässlich. Eine unsachgemäße Erdung am Anschlusspunkt macht die meisten Abschirmungen völlig wirkungslos und verwandelt die Abschirmung in eine Antenne und nicht in eine Barriere. Mantelmaterialien und Brandschutzbewertungen Der Außenmantel hält die Leiter nicht nur zusammen. Seine Zusammensetzung bestimmt, wo das Kabel gemäß den Brandschutzbestimmungen legal und sicher installiert werden kann. Die Verwendung einer minderwertigen Ummantelung in einem Plenum-Lüftungsraum kann giftigen Rauch erzeugen und eine schnelle Flammenausbreitung verursachen. Plenum (CMP): Hergestellt aus raucharmem PVC oder fluorierten Polymeren. In Doppelböden und Bereichen mit forcierter Luftzirkulation sind Plenum-geeignete Kabel vorgeschrieben, da sie der Verbrennung widerstehen und bei Feuereinwirkung nur minimale giftige Halogene abgeben. Riser (CMR): Entwickelt, um zu verhindern, dass sich Feuer vertikal zwischen den Etagen ausbreitet. Diese Ummantelungen bestehen in der Regel aus PVC und bieten eine zuverlässige Brandschutzfunktion in Räumen ohne Sammelraum. LSZH (Low Smoke Zero Halogen): Erforderlich in schlecht belüfteten Räumen wie U-Booten, Tunneln und Datentresoren. Beim Verbrennen setzt die Jacke Wasserdampf statt ätzender Salzsäure frei und schützt so gleichzeitig die menschliche Lunge und empfindliche elektronische Geräte. Kategoriebewertungen und Bandbreitenkapazität Die auf einem Kupferkabel eingeprägte „Cat“-Einstufung definiert die Frequenzbandbreite, die es übertragen kann, ohne einen Übersprechtest zu bestehen. Eine Nichtübereinstimmung zwischen der Kabelleistung und der Netzwerkhardware verstößt direkt gegen die Kanalstandards und führt zu Neuübertragungen, die den effektiven Durchsatz halbieren. Physikalische Konstruktion für hohe Frequenzen Höher bewertete Kabel wie Cat6A verfügen oft über einen physischen Cross-Web-Spline, der die vier verdrillten Paare isoliert. Diese Konstruktion behält die Geometrie der Drehung unter mechanischer Belastung bei. Ohne einen Spline oder eine enge Verdrillung zur Unterdrückung von Fremdnebensprechen kommt es in großen Kabeltrassen zu einer Signalkopplung zwischen benachbarten Kabeln, was bei Geschwindigkeiten von mehr als 1 Gigabit pro Sekunde zu Paketverlusten führt. Massive vs. Litzenleiter Die Wahl zwischen Massiv- und Litzenkupfer wird nicht nur von der Signalqualität, sondern auch von der Entfernung und der Flexibilität bestimmt. Massivleiter haben eine geringere Einfügungsdämpfung Damit sind sie die einzige Wahl für permanente Verbindungen mit einer Spannweite von 90 Metern oder mehr. Litzenleiter sind zwar flexibler, weisen aber eine um 20 bis 50 % höhere Dämpfung pro Meter auf. Dies macht verseilte Patchkabel ideal für kurze Geräteverbindungen in der Nähe des Racks, stellt jedoch eine Fehlerquelle dar, wenn sie zur Verkabelung eines Gebäudes verwendet werden. Glasfaserübertragung: Distanz ohne Störungen Wenn die Entfernung 100 Meter überschreitet oder die Daten Bereiche mit starken Funkfrequenzstörungen passieren, wird Kupfer zu einer Belastung. Glasfaserkabel lösen diese Probleme von Natur aus. In einem typischen industriellen Motorsteuerzentrum können Kupferkabel als parasitäre Antenne wirken und Spannungen induzieren, die Endpunktempfänger zum Erliegen bringen. Glasfasern hingegen übertragen Photonen – keine Elektronen – und sind daher immun gegen Erdschleifen und Spannungsspitzen. Multimode versus Singlemode Der entscheidende Unterschied liegt im Kerndurchmesser und der Lichtausbreitung. Multimode-Fasern, die einen oberflächenemittierenden 850-nm-Laser mit vertikalem Resonator verwenden, weisen eine Modaldispersion auf, die die effektive Entfernung für 10-Gigabit-Ethernet auf etwa 550 Meter begrenzt. Singlemode-Fasern mit einem 9-Mikron-Kern und 1310-nm- oder 1550-nm-Lasern unterstützen Entfernungen über 40 Kilometer. Der Kostenkonflikt hat sich deutlich verschoben: Neue Breitband-Multimode-Fasern bewältigen Verbindungen zu Rechenzentren mit kurzer Reichweite effizient, aber Singlemode-Glas wird jetzt für Campus-Backbones bevorzugt, um ein zukunftssicheres Bandbreitenwachstum zu ermöglichen, ohne die physische Anlage ersetzen zu müssen. Installationspraktiken, die sich auf die Leistung auswirken Spezifikationen für die Kabelleistung sind nur dann gültig, wenn bei den Installationstechniken die physikalische Geometrie der Leiter erhalten bleibt. Wenn am Kabel mit übermäßiger Kraft gezogen wird, werden die Kupferpaare gedehnt, wodurch sich die Impedanz ändert und Rückflussdämpfung entsteht. Knicke und enge Biegungen, insbesondere bei ungeschirmten Twisted-Pair-Kabeln, verändern den Abstand zwischen den Leitern und die Verdrillungsrate, was direkt zu einer Erhöhung des Übersprechens am Ort der Verformung führt. Ebenso wichtig ist die Kabelführung. Das Kreuzen von Vorschaltgeräten für Leuchtstofflampen in geringem Parallelabstand führt zu Spannungsrauschen an den Paaren. In Hochspannungsumgebungen wird eine induktive Kopplung vermieden, wenn die Kommunikationskabel mindestens 30 cm von Stromkreisen entfernt sind. Bei Glasfasern besteht das Hauptproblem bei der Installation darin, dass der minimale Biegeradius überschritten wird. Ein scharfer 90-Grad-Knick in einer Glasfaser erzeugt einen Mikrobruch oder einen Zustand, bei dem Licht aus der Kern-Mantel-Grenzfläche austritt und einen nicht behebbaren Verlust erzeugt, der die Verbindung für Testgeräte unsichtbar macht.

Ummantelte Leitungen sind für die Vermeidung von elektrischen Bränden und Stromschlägen in modernen Gebäuden unerlässlich Bei ordnungsgemäßer Installation ummantelte Drähte Reduzieren Sie das Risiko von Kurzschlüssen um mehr als 70 % im Vergleich zu ungeschirmter einadriger Verkabelung . Ihre äußere Isolierschicht schützt nicht nur vor mechanischer Beschädigung, sondern sorgt auch für einen durchgehenden Erdungspfad. Für private und leichte gewerbliche Anwendungen ist die Verwendung von ummantelten Kabeln wie Twin-and-Earth-Kabeln oder ähnlichen ummantelten Konstruktionen eine direkte, normkonforme Möglichkeit, eine sicherere Stromverteilung zu erreichen. Was sind ummantelte Drähte und wie unterscheiden sie sich von blanken oder einfach isolierten Leitern? Ein ummantelter Draht besteht aus zwei oder mehr isolierten stromführenden Leitern (Phase und Neutralleiter) sowie einem blanken oder isolierten Erdleiter, die alle von einer äußeren PVC-, Gummi- oder LSZH-Ummantelung (Low Smoke Zero Halogen) umgeben sind. Der Hauptunterschied: Einfachisolierte Drähte haben nur eine Isolationsschicht pro Leiter und werden normalerweise in Leitungen oder Kabelkanälen verlegt. Ummantelte Kabel vereinen mechanischen Schutz und Isolierung in einer Baugruppe, sodass keine zusätzlichen Leitungen an trockenen, geschützten Orten erforderlich sind. Beispielsweise kann ein standardmäßiges 2,5-mm²-Mantelkabel, das in 13-A-Steckdosenstromkreisen verwendet wird, einer Zugkraft von bis zu standhalten 200 N während der Installation ohne die innere Isolierung zu beschädigen, wohingegen ein einfach isolierter Draht mit dem gleichen Querschnitt eine Leitung erfordert, um einen ähnlichen mechanischen Schutz zu erreichen. Entscheidende Sicherheitsvorteile: Feuerhemmung und Schutz vor Stromschlägen Moderne ummantelte Drähte sind gemäß IEC 60332-1 oder ähnlichen Standards hinsichtlich ihrer Flammwidrigkeit bewertet. In einem kontrollierten Test wurde a PVC-ummanteltes Kabel verlöscht innerhalb von 60 Sekunden selbst Nach dem Entfernen der Brennerflamme brannten die nicht ummantelten thermoplastischen Drähte weiter und es tropften brennende Partikel herab. Der Außenmantel dient auch als Barriere gegen unbeabsichtigtes Berühren. Daten aus Berichten über elektrische Vorfälle zeigen, dass die Verkabelung in Häusern vollständig mit doppelt isolierten ummantelten Kabeln erfolgt ist 82 % weniger durch Isolationsfehler verursachte Stöße im Vergleich zu denen, die einfach isolierte Drähte in Leitungen verwenden. Auswahlhilfe: Passende ummantelte Drahttypen für reale Anwendungen Die Wahl des falschen Mantelmaterials oder der falschen Leitergröße führt zu vorzeitigem Ausfall. Nachfolgend finden Sie eine praktische Tabelle, die auf gängigen Installationsumgebungen und Lastanforderungen basiert. Beachten Sie, dass alle Werte eine Umgebungstemperatur von 30 °C und Kupferleiter (das häufigste Material für ummantelte Drähte) voraussetzen. Tabelle 1: Empfohlene ummantelte Drahttypen nach Anwendung und Umgebung Anwendungsbereich Leitergröße (mm²) Manteltyp Maximaler Strom (A) Beleuchtungskreise (trockener Innenbereich) 1,0 oder 1,5 PVC (70°C) 11 - 16 Steckdosen (Inland) 2.5 PVC oder LSZH 20 - 27 Herd / HVAC (fest) 6,0 oder 10 PVC oder Gummi 32 - 63 Im Freien / an feuchten Standorten 2,5 oder 4,0 Gummi oder XLPE 25 - 37 Bei verdecktem Einbau in Wärmedämmung gelten Derating-Faktoren. Bei einem ummantelten 2,5-mm²-Kabel, das in mehr als 100 mm Isolierung vergraben ist, kann der Nennstrom um ein Vielfaches reduziert werden bis zu 50 % (z. B. von 27A auf 13,5A). Überprüfen Sie immer die örtlichen Verkabelungsvorschriften. Best Practices für die Installation, die die Lebensdauer auf über 30 Jahre verlängern Ein korrekt installierter ummantelter Draht in einem trockenen, belüfteten Raum kann problemlos halten 40 bis 50 Jahre . Drei häufige Fehler verkürzen diese Lebensdauer jedoch erheblich: Überbiegen: Der minimale Biegeradius sollte mindestens das 4-fache des Kabeldurchmessers betragen. Ein ummantelter Draht mit einem Durchmesser von 10 mm, der um einen Radius von 35 mm gebogen wird, verursacht Mikrorisse in der Ummantelung, wodurch der Isolationswiderstand verringert wird unter 1 MΩ innerhalb von 3 Jahren (Anfangswert >100 MΩ). Überschreitung der Temperaturgrenzen: PVC-ummantelter Draht altert im Dauerbetrieb bei 80 °C (anstelle der Nenntemperatur von 70 °C) doppelt so schnell. Die Daten zeigen das für jeden 10 °C über dem Nennwert halbiert sich die Lebensdauer der Isolierung . Unsachgemäßes Abisolieren: Durch das Einkerben der Innenleiter beim Entfernen des Außenmantels entstehen Spannungspunkte. In einer Studie mit 200 ausgefallenen Schaltkreisen ergab 37 % der Ausfälle hatten ihren Ursprung in schlecht abisolierten Mantelenden . Verwenden Sie einen speziellen Kabelabisolierer, der auf die richtige Tiefe eingestellt ist – normalerweise 0,5 mm weniger als die Manteldicke. Für einen standardmäßigen 1,5 mm dicken PVC-Mantel beträgt die Abisoliertiefe 1,0 mm lässt einen Sicherheitsspielraum ohne Leiter freizulegen. Häufige Missverständnisse über ummantelte Drähte (mit Datenkorrekturen) Ein Missverständnis der Nennwerte für ummantelte Drähte führt zu gefährlichen Substitutionen. Nachfolgend finden Sie eine Liste häufiger Fehler im Vergleich zu tatsächlichen Fakten, die auf Labor- und Felddaten basieren. Mythos: Alle ummantelten Leitungen sind wasserdicht. Tatsache: Nur Gummi- oder speziell bewertete LSZH-Ummantelungen halten dauerhafter Feuchtigkeit stand. Standard-PVC-ummantelter Draht absorbiert 0,5 bis 1,5 Gew.-% Wasser nach 24-stündigem Eintauchen , was zu einem erhöhten Leckstrom führt. Mythos: Eine dickere Hülle bedeutet immer besseren Schutz. Tatsache: Eine 1,8-mm-PVC-Hülle bietet 90 % der mechanischen Schlagfestigkeit einer 2,5-mm-Hülle, letztere verringert jedoch die Flexibilität um 40 % und erhöht die Installationsschwierigkeiten in engen Räumen. Mythos: Ummantelte Drähte benötigen niemals einen Kabelkanal. Tatsache: An Orten, die anfällig für Schäden oder Stöße durch Nagetiere sind (z. B. Garagen oder Außenwände), ist zusätzlicher mechanischer Schutz wie Leitungen erforderlich. Tests zeigen, dass Standard-PVC-Mantel von a durchdrungen wird 2 mm Stahlnadel mit weniger als 50 N Kraft – weit innerhalb der Bisskraft gewöhnlicher Nagetiere. Schritt-für-Schritt-Anleitung zum Testen, ob ein vorhandener ummantelter Draht sicher bleibt Regelmäßige Tests vermeiden unerwartete Fehler. Befolgen Sie diese praktische Checkliste mit grundlegender elektrischer Testausrüstung. Notieren Sie die Werte für den Vergleich von Jahr zu Jahr. Sichtprüfung: Überprüfen Sie den Außenmantel auf Risse, Verfärbungen oder Schwellungen. Eine Schwellung weist auf eine Migration des Weichmachers oder eine Überhitzung hin – bei stärkerer Schwellung sofort austauschen 15 % des ursprünglichen Durchmessers . Isolationswiderstandsprüfung: Messen Sie mit einem 500-V-DC-Megger zwischen den Leitern sowie zwischen jedem Leiter und der Erde. Ein gesunder ummantelter Draht sollte sichtbar sein größer als 100 MΩ . Werte unten 1 MΩ erfordern sofortigen Ersatz. Kontinuität des Erdkerns: Messen Sie den Widerstand vom Erdleiter an einem Ende bis zum anderen Ende. Erwarten Sie für eine Länge von 30 m 1,5 mm² Erde weniger als 0,4 Ω . Höhere Werte deuten auf lockere Verbindungen oder korrodierte Litzen hin. Überprüfung der Hüllenintegrität: Wickeln Sie das Kabel fest mit selbstverschmelzendem Klebeband um und tauchen Sie den mit Klebeband versehenen Abschnitt in Wasser, während Sie den Isolationswiderstand messen. Irgendein Drop unten 50 MΩ Nach 5 Minuten werden Mikrorisse im Mantel bestätigt. Führen Sie diesen Testzyklus alle durch 5 Jahre für Installationen im Wohnbereich und jährlich für industrielle oder feuchte Umgebungen. Die Einhaltung dieses Zeitplans kann die effektive sichere Lebensdauer von ummantelten Kabeln von typischen 25 bis 30 Jahren auf deutlich mehr verlängern 45 Jahre . Fazit: Ummantelte Drähte bleiben die kostengünstigste Sicherheitsverbesserung für jedes elektrische System Daten aus Versicherungsansprüchen und Brandermittlungen zeigen durchweg, dass Immobilien vollständig mit konformen ummantelten Kabeln verkabelt sind 60 % weniger elektrische Brände pro 1.000 Installationen im Vergleich zu denen, die ältere wiederverdrahtbare oder nicht ummantelte Systeme verwenden. Die zusätzlichen Vorabkosten (normalerweise 0,20 bis 0,50 $ pro Meter (mehr als ein einfacher einfach isolierter Draht) wird innerhalb von zwei Jahren durch geringeren Installationsaufwand und geringere Anforderungen an die Leitungen amortisiert. Bei jedem Neubau oder jeder Renovierung ist die Spezifikation ummantelter Drähte mit geeignetem Mantelmaterial und korrekter Leiterdimensionierung ein direkter, messbarer Schritt hin zu einer sichereren und langlebigeren elektrischen Infrastruktur.

Die Auswahl des richtigen blanken Aluminiumkabels ist eine wichtige Entscheidung für Ingenieure, Projektmanager und Beschaffungsteams, die an Freileitungssystemen für die Stromübertragung und -verteilung arbeiten. Die falsche Wahl kann die Netzzuverlässigkeit gefährden, die Wartungskosten erhöhen oder Sicherheitsrisiken im Feld schaffen. In diesem Leitfaden werden die wichtigsten technischen und umweltbezogenen Faktoren erläutert, die bei der Auswahl eines blanken Aluminiumkabels eine Rolle spielen sollten. Warum blankes Aluminiumkabel die bevorzugte Wahl für die Freileitungsübertragung ist Seit über einem Jahrhundert vertrauen blanke Aluminiumkabel bei der Freileitungsübertragung im Freien, und das aus gutem Grund. Im Vergleich zu Kupfer leitet Aluminium den Strom etwa 61 % der Leitfähigkeit von Kupfer gemessen am International Annealed Copper Standard (IACS). Dies bedeutet zwar, dass eine größere Querschnittsfläche erforderlich ist, um den gleichen Strom zu leiten, doch die anderen Eigenschaften von Aluminium machen diesen Kompromiss in vielen Anwendungen lohnenswert. Aluminium wiegt etwa ein Drittel so viel wie Kupfer, was die strukturelle Belastung von Türmen und Masten drastisch reduziert und die Installationskosten über große Spannweiten senkt. Auf der Kostenseite bieten Aluminiumkabel in der Regel erhebliche Materialeinsparungen im Vergleich zu gleichwertigen Kupferleitern – ein entscheidender Vorteil bei Netzinfrastrukturprojekten, bei denen möglicherweise Hunderte oder Tausende Kilometer Leiter erforderlich sind. Einen detaillierten Vergleich beider Materialien hinsichtlich Leitfähigkeit, Gewicht, Kosten und Sicherheit finden Sie unter Kupfer- vs. Aluminiumverkabelung . Wenn es sich bei der Anwendung um Freiluftübertragung handelt und es auf Budgeteffizienz ankommt, blanke Aluminiumkabel kontinuierlich einen starken Mehrwert liefern. Die wichtigsten Arten von Leitern aus blankem Aluminium verstehen Nicht alle blanken Aluminiumkabel sind gleich. Es stehen drei Hauptkonfigurationen zur Verfügung, die jeweils für unterschiedliche Leistungsprioritäten entwickelt wurden. AAC (Vollaluminiumleiter) besteht vollständig aus Aluminiumsträngen in Elektroqualität. Es bietet eine gute Leitfähigkeit und ist wirtschaftlich, wodurch es sich gut für allgemeine Außenanwendungen und kürzere Spannweiten eignet, bei denen eine hohe Zugfestigkeit nicht im Vordergrund steht. AAAC (Leiter aus Vollaluminiumlegierung) wird aus Aluminiumlegierungssträngen und nicht aus reinem Aluminium hergestellt. Dies bietet eine hervorragende Korrosionsbeständigkeit und ist daher die bevorzugte Option für feuchte, küstennahe oder chemisch aggressive Umgebungen. Die Legierungskonstruktion verbessert im Vergleich zu AAC auch die Zugfestigkeit. ACSR (Aluminiumleiter stahlverstärkt) kombiniert eine Aluminium-Außenschicht mit einem Stahlkern. Der Stahlkern sorgt für eine hohe Zugfestigkeit, während die Aluminiumlitzen den elektrischen Strom leiten. Diese Konfiguration ist die Standardwahl für Installationen mit großer Spannweite und Hochspannungsfreileitungen, bei denen die mechanische Belastung anspruchsvoll ist. Es kombiniert hohe Festigkeit mit guter Leitfähigkeit – ein Gleichgewicht, das reine Aluminiumleiter allein nicht erreichen können. Die Auswahl des richtigen Typs hängt von Ihrer Spannweite, der erforderlichen mechanischen Festigkeit, den örtlichen Umgebungsbedingungen und Ihrem Budget ab. Für die meisten Hochspannungs-Fernleitungen ist ACSR der Branchenstandard. Für küstennahe oder korrosive Umgebungen ist AAAC normalerweise die bessere Wahl. Für Mittelspannungs- und Niederspannungs-Freileitung Bei Anwendungen mit kürzeren Spannen bieten AAC oder AAAC oft das richtige Gleichgewicht zwischen Kosten und Leistung. Strombelastbarkeit und Querschnittsauswahl Die Strombelastbarkeit – die Strombelastbarkeit eines Leiters – ist die erste Zahl, die bei der Spezifikation eines blanken Aluminiumkabels zu bestimmen ist. Die Wahl eines zu kleinen Leiters führt zu einem gefährlichen Wärmestau; Überdimensionierung erhöht unnötig die Kosten. Die Strombelastbarkeit hängt von mehreren Variablen ab: der Querschnittsfläche des Leiters, der Umgebungstemperatur, der Sonneneinstrahlung, der Windgeschwindigkeit und der Installationskonfiguration. Beim Entwurf von Freileitungen berücksichtigen Ingenieure auch die maximal zulässige Betriebstemperatur des Leiters, die sich sowohl auf die Lebensdauer des Leiters als auch auf das Durchhangverhalten auswirkt. Für blanke Freileitungen im Freien wird ein konservativer Ansatz empfohlen. Eine geringfügige Überdimensionierung des Leiters im Verhältnis zur berechneten Maximallast bietet einen Sicherheitsspielraum gegen Spitzenbedarf, extreme Umgebungstemperaturen und künftiges Lastwachstum. Die Querschnittsfläche sollte auf der Grundlage der Worst-Case-Kombination aus Belastung und Umgebungsbedingungen ausgewählt werden, die über die gesamte Lebensdauer des Kabels erwartet wird. Überprüfen Sie die Strombelastbarkeitswerte immer anhand der geltenden nationalen oder internationalen Norm für den jeweiligen Leitertyp und die verwendete Installationsmethode. Anforderungen an mechanische Festigkeit und Spannweite Bei der Konstruktion von Freileitungen reicht die elektrische Leistung allein nicht aus – der Leiter muss auch den mechanischen Belastungen großer Spannweiten, Windbelastung, Eisbelastung sowie thermischer Ausdehnung und Kontraktion über Jahre hinweg im Freien standhalten. Die Zugfestigkeit eines blanken Aluminiumleiters bestimmt, wie lange eine Spannweite sicher zwischen Stützstrukturen gespannt werden kann. ACSR-Leiter sind speziell für diese Herausforderung entwickelt: Der Stahlkern trägt den Großteil der mechanischen Belastung, während die Aluminiumlitzen die Stromübertragung übernehmen. Für sehr große Spannweiten oder Bereiche mit hoher Wind- oder Eislast ist ACSR normalerweise die einzig geeignete Wahl. Durchhang- und Spannungsberechnungen müssen für jedes Feld im Leitungsentwurf durchgeführt werden. Der Leiter muss ausreichend Durchhang aufweisen, um bei maximaler Temperatur (wenn sich der Leiter ausdehnt und am stärksten durchhängt) innerhalb der sicheren Grenzen des Bodenabstands zu bleiben und gleichzeitig bei minimaler Temperatur (wenn die Kontraktion die mechanische Belastung erhöht) eine ausreichende Spannung aufrechtzuerhalten. In Bereichen, die anfällig für windbedingte Vibrationen sind, tragen Schwingungsdämpfer und die richtige Auswahl der Leiter dazu bei, Ermüdungsschäden an Aufhängepunkten im Laufe der Zeit zu verhindern. Umgebungsbedingungen und Korrosionsbeständigkeit Die Installationsumgebung hat erheblichen Einfluss darauf, welcher blanke Aluminiumleitertyp geeignet ist. Aluminium bildet auf seiner Oberfläche von Natur aus eine dünne Oxidschicht, die einen gewissen Grundschutz gegen weitere Oxidation bietet. Allerdings ist dieser Schutz nicht bei allen Umgebungsbedingungen einheitlich. Empfehlungen zum Leitertyp nach Umgebung Umwelt Empfohlener Leitertyp Hauptgrund Allgemein im ländlichen Raum/Binnenland im Freien AAC oder ACSR Kostengünstig; mäßige Korrosionseinwirkung Küste / hohe Luftfeuchtigkeit AAAC Überlegene Korrosionsbeständigkeit durch Legierungszusammensetzung Industriegebiete (chemische Belastung) AAAC Die Legierung ist beständig gegen chemische und salzhaltige Atmosphären Weitspann-/Hochlastgetriebe ACSR Der Stahlkern sorgt für die nötige mechanische Festigkeit Interne Verbindungen der Unterstation AAC oder AAAC Kürzere Spannweiten; Gewicht und Kosten stehen im Vordergrund In Küsten- und Industrieumgebungen beschleunigt die Kombination von Feuchtigkeit und Luftschadstoffen die elektrochemische Korrosion. AAAC-Leiter, die eine Aluminiumlegierung anstelle von Litzen aus reinem Aluminium enthalten, bieten unter diesen Bedingungen eine deutlich bessere Langzeitkorrosionsbeständigkeit und verringern das Risiko einer Verschlechterung des Leiters, die letztendlich die Leitungssicherheit gefährden könnte. Einhaltung von Industriestandards Blanke Aluminiumkabel zur Stromübertragung müssen anerkannten internationalen oder nationalen Standards entsprechen. Diese Normen definieren die Mindestanforderungen an die Reinheit des Leiters, die Verseilkonfiguration, die mechanischen Eigenschaften, den elektrischen Widerstand und die Prüfverfahren. Die Spezifikation und Beschaffung von Leitern, die diese Standards erfüllen, ist eine nicht verhandelbare Grundvoraussetzung für einen sicheren und zuverlässigen Netzbetrieb. Zu den am häufigsten zitierten Normen gehören IEC 61089 (Runddrahtlitzenleiter für Freileitungen), ASTM B230 und B231 (Aluminium- und Aluminiumlegierungsleiter für Freileitungen) sowie regionale Normen wie GB/T 1179, die in China verwendet werden. Bei internationalen Beschaffungen sollten Einkäufer angeben, welche Norm im Zielland gilt, und vom Hersteller einen Nachweis über die Einhaltung verlangen. Die Zertifizierung durch anerkannte Qualitätsmanagementsysteme – wie ISO 9001 für Produktionsqualität und ISO 14001 für Umweltmanagement – ​​sorgt für zusätzliches Vertrauen in die Konsistenz der Herstellungsprozesse. Namhafte Hersteller verfügen außerdem über produktspezifische Zertifizierungen und können Prüfberichte vorlegen, die die Einhaltung der jeweiligen Leiternorm belegen. Terminierungs- und Verbindungssicherheit Einer der wichtigsten – und häufig übersehenen – Aspekte bei der Auswahl blanker Aluminiumkabel ist das Abschlusssystem. Das Kabel selbst mag korrekt spezifiziert sein, aber schlechte Verbindungen sind eine der Hauptursachen für Überhitzung, Lichtbogenbildung und vorzeitigen Ausfall bei Installationen von Aluminiumleitern. Aluminium dehnt sich bei Temperaturänderungen stärker aus und zieht sich zusammen als Kupfer. Diese thermischen Wechsel können nach und nach Verbindungen lösen, die nicht richtig angezogen wurden oder inkompatible Hardware verwenden. Mit der Zeit erhöhen lose Verbindungen den Kontaktwiderstand, erzeugen übermäßige Hitze und stellen ein Brandrisiko dar. Die Lösung besteht darin, Steckverbinder, Klemmen und Hardware zu verwenden, die speziell für Aluminiumleiter ausgelegt sind, und die vom Hardwarehersteller angegebenen korrekten Installationsdrehmomentwerte anzuwenden. Für Rangierverbindungen und Spleiße in Freileitungen werden im Allgemeinen Kompressionsverbinder bevorzugt, da sie einen gleichmäßigen mechanischen Kontakt über den gesamten Leiterquerschnitt gewährleisten. Die gesamte Abschlusshardware sollte während der Installation überprüft und bei geplanten Wartungszyklen erneut überprüft werden, insbesondere in Bereichen, die Vibrationen oder großen täglichen Temperaturschwankungen ausgesetzt sind. Moderne Aluminiumkabelinstallationen können, wenn sie mit den richtigen Komponenten und Verfahren durchgeführt werden, die gleiche langfristige Zuverlässigkeit bieten wie Kupfer. Der Schlüssel liegt darin, sicherzustellen, dass jedes Element der Installation – Leiter, Hardware und Verarbeitung – aufeinander abgestimmt und den Vorschriften entspricht. Fazit Die Auswahl des richtigen blanken Aluminiumkabels erfordert mehr als den Vergleich der Meterpreise. Bei der Entscheidung müssen der Leitertyp (AAC, AAAC oder ACSR), die erforderliche Strombelastbarkeit, mechanische Spannweitenanforderungen, Umwelteinflüsse, geltende Standards und die Kompatibilität des Abschlusssystems berücksichtigt werden. Jeder dieser Faktoren wirkt sich direkt auf die Sicherheit, Zuverlässigkeit und die Gesamtlebenszykluskosten der Installation aus. Für die meisten Freileitungsanwendungen bleibt ACSR die bevorzugte Wahl für große Spannweiten und Hochlastleitungen, während AAAC eine hervorragende Korrosionsbeständigkeit in Küsten- oder chemisch aggressiven Umgebungen bietet. Porenbeton bietet eine wirtschaftliche Lösung für kürzere Spannweiten unter günstigen Bedingungen. In jedem Fall sind die Einhaltung internationaler Standards und ordnungsgemäße Installationspraktiken von entscheidender Bedeutung, um die Leistung und Sicherheit zu erreichen, die die Anwendung erfordert. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Die Knob-and-Tube-Verkabelung (K&T) war von den 1880er bis 1940er Jahren der Standard für elektrische Wohnanlagen. Da es jedoch grundsätzlich nicht in der Lage ist, den hohen Strombedarf moderner Haushalte zu decken, sind Stromausfälle und eine veraltete Infrastruktur zu den Hauptursachen für Gebäudebrände in Wohngebäuden geworden. I. Wie kann man K&T-Systeme schnell identifizieren? Visuelle Merkmale: Suchen Sie in exponierten Bereichen wie unfertigen Kellern und Dachböden nach kleinen weißen oder grauen zylindrischen Keramikisolatoren, die an Holzbalken genagelt sind und einzelne mit schwarzem oder weißem Stoff überzogene Leitungen sichern. Innensignale: Das weit verbreitete Vorhandensein von nicht geerdeten Steckdosen mit zwei Stiften in Wohnbereichen ist ein starker Hinweis darauf, dass hinter den Mauern möglicherweise noch alte Infrastruktur aktiv ist. Strukturprinzip: Die stromführenden und neutralen Leitungen werden völlig getrennt und ohne Erdungsmechanismus verlegt. Dabei werden Keramikknöpfe verwendet, um sie in der Luft aufzuhängen und direkten physischen Kontakt mit dem Holzrahmen zu vermeiden. II. Die vier größten tödlichen Gefahren von K&T-Systemen Fehlender Erdungsschutz: K&T-Systeme verfügen nur über Live- und Neutralpfade. Ohne einen Erdungsmechanismus sucht sich jedes elektrische Leck den Weg des geringsten Widerstands zur Erde, was ein schweres und möglicherweise tödliches Stromschlagrisiko darstellt. Darüber hinaus werden moderne Überspannungsschutzgeräte völlig unbrauchbar. Starke Verschlechterung der Isolierung: Über fast ein Jahrhundert hinweg führt der Abbau von Naturkautschuk und Baumwollgewebe zu starker Austrocknung, Rissbildung und Zerfall. Sobald blankes Kupfer Holzrahmen, Staub oder der Aktivität von Nagetieren ausgesetzt wird, besteht ein hohes Risiko für Lichtbogenfehler und Gebäudebrände. Überlastungserwärmung und elektromagnetische Induktion: Wenn moderne Hochleistungsgeräte an K&T-Stromkreise angeschlossen werden, führt dies zu schwerer Überlastung und Überhitzung. Darüber hinaus erzeugt die große Trennung zwischen stromführenden und neutralen Pfaden starke, ungelöschte elektromagnetische Felder. Befinden sich diese Felder in der Nähe von ferromagnetischen Metallen, können sie eine gefährliche Wirbelstromerwärmung verursachen. Der fatale „Isolierungs“-Konflikt: K&T-Systeme wurden so konzipiert, dass sie zur Wärmeableitung ausschließlich auf frei strömende Luft in Wandhohlräumen angewiesen sind. Wenn moderne Wärmedämmstoffe diese Systeme verdecken, staut sich die eingeschlossene Wärme schnell und führt unweigerlich zu einer Entzündung der umgebenden Materialien. III. Kommerzielle Risiken: Ablehnung von Versicherungen und Hypotheken Versicherungshindernisse: Während des Underwriting-Prozesses führt die Entdeckung aktiver K&T-Systeme in der Regel dazu, dass Standardversorger die Versicherungspolicen von Hausbesitzern komplett ablehnen oder eine obligatorische Entfernung verlangen. Selbst wenn eine Hochrisikodeckung gesichert ist, sind die Prämien exponentiell höher. Transaktionsblöcke: Wenn ein Gutachter während der Hypothekengenehmigungsphase Sicherheitsrisiken im Zusammenhang mit Vintage-Systemen feststellt, wird der Kreditprozess sofort gestoppt, was die Verhandlungsmacht des Verkäufers erheblich schwächt. Regulatorische Verbote: Artikel 394.12 des National Electrical Code (NEC) verbietet strikt die Installation von losen, gerollten oder geschäumten Wärmedämmungen in Hohlräumen, die K&T-Systeme enthalten. IV. Moderne Alternativlösungen Der Versuch, die Sicherheit durch die einfache Installation moderner AFCI-/GFCI-Schutzschalter in alten Systemen zu verbessern, schlägt in der Regel fehl. Eine komplette, fachgerechte Neuverkabelung durch konzessionierte Elektriker ist die einzig wissenschaftlich fundierte Lösung. Option A: Nichtmetallisch ummantelte Lösungen (NM-B / Romex) Eigenschaften: Der absolute Standard für moderne trockene Innenverlegung. Es umschließt die stromführenden, neutralen und geerdeten Pfade eng mit einem PVC-Mantel und eliminiert so die Risiken elektromagnetischer Induktion perfekt. Vorteile: Hitzebeständig bis 90 °C (194 °F), hochflexibel und reduziert die Arbeitskosten für verdeckte Wandinstallationen erheblich. Option B: Metallverkleidete Lösungen (Typ MC) Eigenschaften: Eingehüllt in eine ineinandergreifende Metallpanzerung und ausgestattet mit einem unabhängigen isolierten grünen Erdungspfad. Vorteile: Bietet hervorragenden Schutz vor physischen Schäden und dem Eindringen von Nagetieren und ermöglicht die Installation freiliegender Oberflächen in historischen Gebäuden, bei denen eine Wandentfernung nicht möglich ist. V. Häufig gestellte Fragen (FAQ) F1: Kann ich einfach die beschädigten Abschnitte ersetzen oder moderne Leistungsschalter installieren, anstatt ein komplettes Haus zu modernisieren? Nein. K&T-Systeme leiden häufig unter Verstößen gegen den „gemeinsamen Neutralleiter“, was dazu führt, dass hochempfindliche AFCI/GFCI-Schutzschalter ständig auslösen oder nicht funktionieren. Ein kompletter Systemaustausch ist die einzig wirksame Lösung. F2: Warum weigerten sich Bauunternehmer aufgrund meines K&T-Systems, eine Wandwärmedämmung zu installieren? K&T-Systeme sind zur Wärmeableitung unbedingt auf freie Luftzirkulation angewiesen. Wenn man sie mit einer Wärmedämmung abdeckt, wird die Hitze eingefangen und die Temperatur steigt schnell an, bis ein Feuer ausbricht. Diese Praxis ist im National Electrical Code (NEC) ausdrücklich verboten. F3: Was passiert, wenn ich beim Abschluss einer Hausratversicherung die Existenz eines K&T-Systems verheimliche? Das Risiko ist immens. Wenn Sie es vorsätzlich verschweigen und es zu einem Brand kommt, hat die Versicherungsgesellschaft das uneingeschränkte Recht, Ihren Anspruch aufgrund der Verschleierung eines wesentlichen Risikos abzulehnen. VI. Fazit Angesichts des modernen Strombedarfs mit hoher Leistungsdichte sind alte K&T-Systeme zu einer veralteten und äußerst gefährlichen Infrastruktur geworden. Um moderne behördliche Inspektionen zu bestehen und absolute Eigentumssicherheit zu gewährleisten, ist es zwingend erforderlich, die veraltete Einrichtung abzubauen und durch vorschriftskonforme gepanzerte NM-B- oder MC-Lösungen zu ersetzen. Für alle Renovierungs- und technischen Planungsanforderungen an Wohngebäude ist die Auswahl zuverlässiger Materialien von entscheidender Bedeutung. Mit 20 Jahren Fertigungskompetenz, Zhejiang Huapu Cable Co., Ltd. bietet ein umfassendes Sortiment an Premiumprodukten, einschließlich gepanzerter NM-B- und MC-Lösungen, die den höchsten internationalen Sicherheitsstandards entsprechen. Wenn Sie eine elektrische Modernisierung historischer Immobilien planen oder eine Großbeschaffung benötigen, wenden Sie sich bitte an unser internationales Handelsteam, um einen professionellen Produktkatalog und ein individuelles Angebot zu erhalten und so eine solide Sicherheitsgrundlage für Ihr Projekt zu gewährleisten.

Wenn es um elektrische Sicherheit geht, leistet die äußere Schicht eines Kabels weit mehr als nur den Zusammenhalt. Ummantelte Drähte – Kabel, die mit einer schützenden Außenhülle um ihre isolierten Leiter gewickelt sind – dienen als erste Verteidigungslinie gegen Feuer, Feuchtigkeit, mechanische Einwirkungen und chemische Einwirkungen. Unabhängig davon, ob Sie ein Einfamilienhaus oder eine große Produktionsanlage verkabeln, ist es wichtig zu verstehen, wie ummantelte Drähte funktionieren, um ein System aufzubauen, das langfristig sicher bleibt. Was sind ummantelte Drähte? Ein ummantelter Draht besteht aus einem oder mehreren isolierten Leitern, die von einer äußeren Schutzschicht, der sogenannten Hülle, umgeben sind. Dieser Mantel unterscheidet sich von der Isolierung, die jeden einzelnen Leiter im Inneren umhüllt. Während die Isolierung verhindert, dass elektrischer Strom zwischen den Leitern austritt, Der Mantel schützt die gesamte Kabelbaugruppe vor äußeren Bedrohungen – physischer Schaden, Umwelteinwirkung und in einigen Formulierungen Feuer. Zu den gängigen Mantelmaterialien gehören PVC (Polyvinylchlorid), XLPE (vernetztes Polyethylen), PE (Polyethylen), Gummi und LSZH-Verbindungen (Low Smoke Zero Halogen). Jedes Material wird für einen bestimmten Bereich von Bedingungen entwickelt und die Auswahl des richtigen Typs bestimmt, wie gut das Verkabelungssystem im Einsatz funktioniert. Eine umfassende Auswahl an Optionen finden Sie in unserem Produktreihe ummantelter Drähte . Mechanischer Schutz: Verhinderung physischer Schäden In jeder aktiven Umgebung – ob in einer Fabrikhalle oder an einer Wohnwand – sind Drähte Biegung, Abrieb, Druck und Stößen ausgesetzt. Ohne Mantel können selbst gut isolierte Leiter bei der Installation oder im täglichen Betrieb beschädigt werden, was zu gefährlichen Fehlerzuständen führen kann. Die Kabelummantelung bietet eine starke Beständigkeit gegen Quetschen, Biegen und Oberflächenabrieb. Dadurch bleiben die Innenleiter während der Handhabung, der Verlegung durch Leitungen und im Langzeitbetrieb unter anspruchsvollen Bedingungen intakt. In industriellen Umgebungen, in denen Geräte häufig bewegt werden oder schwere Maschinen in der Nähe arbeiten, ist diese mechanische Belastbarkeit nicht optional, sondern eine gesetzliche Anforderung. Für Anwendungen mit extrem hoher mechanischer Beanspruchung, wie z. B. Krananlagen oder Bergbaumaschinen, Gummiummantelte Kabel bieten überragende Flexibilität in Kombination mit einem robusten Außenschutz, sodass das Kabel kontinuierlichen Biegezyklen ohne Ausfall standhält. Brandschutz: Flammenausbreitung verlangsamen und giftigen Rauch reduzieren Die Feuerbeständigkeit ist eine der wichtigsten Sicherheitsfunktionen einer Hülle. Bei einem Gebäudebrand können nicht ummantelte oder schlecht ummantelte Kabel den Flammen den Weg durch Wände und Böden bahnen und so die Ausbreitung eines Feuers drastisch beschleunigen. Moderne Mantelmaterialien begegnen diesem Problem auf zwei Arten. Erstens verlangsamen flammhemmende Verbindungen – wie behandelte PVC- und LSZH-Materialien – die Ausbreitungsgeschwindigkeit einer Flamme entlang der Kabeloberfläche. Zweitens reduzieren LSZH-Hüllen die Menge an giftigem Rauch, der im Brandfall freigesetzt wird, erheblich. Dies ist besonders wichtig in Krankenhäusern, Rechenzentren, U-Bahn-Systemen und öffentlichen Gebäuden, in denen das Einatmen von Rauch während der Evakuierung ein Hauptrisiko für die Lebenssicherheit darstellt. Um internationale Sicherheitsstandards wie UL 94 und IEC 60332 zu erfüllen, ist eine flammhemmende Ummantelung erforderlich. Für Installationen, bei denen der Brandschutz oberste Priorität hat, bieten wir unsere flammhemmende und hochtemperaturbeständige Kabel sind speziell für genau diese Umgebungen konzipiert. Umweltbeständigkeit: Feuchtigkeit, Chemikalien und UV-Strahlung Elektrische Leiter korrodieren schnell, wenn sie Feuchtigkeit ausgesetzt werden. In Wohnumgebungen kann dies ein Badezimmer, eine Waschküche oder ein Anschlusspunkt im Freien sein. Zu den Risiken in Industrieumgebungen gehören chemische Spritzer, Öle, saure Dämpfe und stehendes Wasser. Eine hochwertige Ummantelung verhindert, dass all diese Stoffe die Isolierung und die Leiter im Inneren erreichen. Unterschiedliche Mantelmaterialien bieten unterschiedlichen Umweltschutz: PVC — Gute Feuchtigkeits- und Chemikalienbeständigkeit, Betriebstemperaturen von -10 °C bis 70 °C, weit verbreitet in der Verkabelung im privaten und leichten gewerblichen Bereich. PE (Polyethylen) — Hohe Zugfestigkeit, ausgezeichnete Korrosionsbeständigkeit, Betriebstemperaturen von -40 °C bis 70 °C; bevorzugt für Outdoor- und Untergrundläufe. XLPE — Überlegene Hitzebeständigkeit und Feuchtigkeitsbeständigkeit; die Standardwahl für Mittel- und Hochspannungskabel in anspruchsvollen Umgebungen. Gummi — Hervorragende Flexibilität und Anpassungsfähigkeit an die Umwelt; weit verbreitet in mobilen Industrieanlagen und rauen Außenbedingungen. PUR (Polyurethan) — Außergewöhnliche Abriebfestigkeit, UV-Beständigkeit und Ölbeständigkeit; Wird in speziellen Industrie- und Außenanwendungen eingesetzt. In nassen oder chemisch aggressiven Umgebungen kann die Wahl eines für diese spezifischen Bedingungen ausgelegten Mantels den Unterschied zwischen einer Lebensdauer von 20 Jahren und einem Ausfall innerhalb weniger Monate ausmachen. Elektrische Sicherheit: Reduzierung des Stromschlag- und Kurzschlussrisikos Über den Schutz vor äußeren Bedrohungen hinaus fügt die Ummantelung dem gesamten Kabel eine zweite elektrische Schutzschicht hinzu. Während die innere Isolierung Leckagen zwischen den Leitern verhindert, verringert der äußere Mantel das Risiko eines versehentlichen Kontakts mit spannungsführenden Teilen – sei es durch eine Person, ein Tier oder einen herumirrenden metallischen Gegenstand. Bei der Verkabelung von Wohngebäuden sind nichtmetallisch ummantelte Kabel (NM-Kabel, allgemein bekannt als Romex) der Standard für trockene Innenbereiche, gerade weil die Ummantelung die Leiter innerhalb der Wände vollständig umschließt und vor Manipulationen schützt. In gewerblichen und industriellen Umgebungen gehen metallummantelte (MC) Kabel noch einen Schritt weiter: Ihr Metallmantel dient auch als Erdungspfad und bietet eine Abschirmung gegen elektromagnetische Störungen (EMI), was in Umgebungen mit empfindlichen Steuergeräten von entscheidender Bedeutung ist. Diese EMI-Abschirmfunktion ist besonders wichtig für Steuerkabel Wird in Automatisierungssystemen verwendet, wo Störungen durch nahegelegene Stromkreise zu falschen Signalen und Gerätestörungen führen können. Industrielle vs. private Anwendungen: Unterschiedliche Anforderungen, dasselbe Prinzip Die grundlegende Sicherheitsfunktion von ummantelten Drähten ist unabhängig von der Umgebung dieselbe, die spezifischen Anforderungen variieren jedoch erheblich. Anforderungen an ummantelte Drähte je nach Anwendungsumgebung Umwelt Hauptrisiken Empfohlener Manteltyp Wohnen (trocken, drinnen) Körperlicher Schaden, Brandausbreitung PVC/NM-ummanteltes Kabel Wohnbereich (Nasszonen, Außenbereich) Feuchtigkeitseintritt, UV-Abbau PE/XLPE-ummanteltes Kabel Gewerbebauten Brandschutz, EMI, mechanischer Verschleiß LSZH/MC-Kabel Industrieanlagen Chemikalien, Hitze, mechanische Beanspruchung Gummi / XLPE / PUR sheathed cable Unterirdische / direkte Bestattung Feuchtigkeit, Bodendruck, Nagetiere PE / XLPE mit Panzerschicht Bei der Verkabelung von Wohngebäuden werden üblicherweise nichtmetallisch ummantelte Kabel in trockenen Innenräumen verwendet und bei Verlegung im Freien oder unter der Erde auf PE- oder XLPE-ummantelte Kabel umgestellt. Industrieanlagen, in denen schwere Maschinen betrieben werden, Chemikalien verarbeitet werden oder flüchtige Materialien gehandhabt werden, benötigen Schutzummantelungen, die dafür ausgelegt sind, diesen spezifischen Gefahren dauerhaft ausgesetzt zu sein. Wenn Sie diese Auswahl bereits in der Entwurfsphase treffen, werden kostspielige Nachrüstungen vermieden und vorhersehbare Sicherheitsrisiken eliminiert. Konformität und Standards: Warum Mantelbewertungen wichtig sind Die Sicherheit von ummantelten Leitungen ist nicht nur eine Frage guter Praxis – sie ist in nationalen und internationalen Normen kodifiziert. In den Vereinigten Staaten legt der National Electrical Code (NEC) fest, welche Kabeltypen und Mantelwerte für jede Verkabelungsanwendung zulässig sind. International regeln IEC-Normen die Leistung des Mantelmaterials, einschließlich Flammenausbreitung (IEC 60332), Rauchdichte und Halogengehalt. Durch die Auswahl von Kabeln, die über die entsprechenden Zertifizierungen verfügen – beispielsweise nach ISO 9001 hergestellte Produkte, die nach IEC- oder GB-Standards getestet wurden – wird sichergestellt, dass der Mantel während der gesamten Lebensdauer des Kabels die spezifizierte Leistung erbringt. Darüber hinaus schützt es Installateure und Gebäudeeigentümer vor der Haftung im Falle eines Zwischenfalls. Für Projekte, die sowohl Leistungsdaten als auch Zertifizierungsdokumentation erfordern, bieten wir Ihnen unsere Sortiment an Bauleitungen wird unter einem umfassenden Qualitätsmanagementsystem hergestellt und nach relevanten internationalen Standards zertifiziert. Wählen Sie den richtigen ummantelten Draht für Ihr Projekt Der richtige ummantelte Draht für jede Installation hängt von vier Schlüsselfaktoren ab: der Betriebsumgebung, dem Temperaturbereich, dem mechanischen Belastungsgrad und den geltenden Sicherheitsstandards. Ein Kabel, das für eine trockene Innenumgebung ausgelegt ist, sollte niemals an einem nassen Ort oder im Freien ausgetauscht werden, auch nicht vorübergehend. Berücksichtigen Sie bei der Spezifikation ummantelter Drähte die folgenden Fragen: Wird das Kabel Feuchtigkeit, Chemikalien oder UV-Strahlung ausgesetzt? Ist die Installation mechanischen Bewegungen, Vibrationen oder Stößen ausgesetzt? Sind in den örtlichen Vorschriften Brandschutz- oder Rauchminderungsanforderungen vorgeschrieben? Beinhaltet der Schaltkreis empfindliche Steuer- oder Instrumentierungssignale, die eine EMI-Abschirmung erfordern? Was ist die maximale Dauerbetriebstemperatur? Durch die Beantwortung dieser Fragen vor der Beschaffung werden die häufigsten Spezifikationsfehler vermieden und sichergestellt, dass das ausgewählte Kabel über die gesamte Lebensdauer sicher und funktionsfähig bleibt. Fazit Ummantelte Leitungen sind keine passive Komponente – sie sind ein aktives Sicherheitssystem, das in jede Elektroinstallation integriert ist. Durch die Bereitstellung von mechanischem Schutz, Feuerbeständigkeit, Feuchtigkeits- und Chemikalienbarrieren sowie einer zusätzlichen Schicht elektrischer Isolierung bestimmt der Mantel, wie zuverlässig und sicher ein Verkabelungssystem über viele Jahre hinweg funktioniert. Die Anpassung des Mantelmaterials und der Konstruktion an die spezifischen Anforderungen jeder Anwendung ist der effektivste Einzelschritt, den ein Installateur oder Ingenieur unternehmen kann, um die elektrische Sicherheit langfristig zu verbessern – in jedem Gebäude, auf jedem Spannungsniveau. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
