Wie hoch ist die Lebensdauer von XLPE-isolierten Kabeln?

Die Lebensdauer von mit vernetztem Polyethylen (XLPE) isolierten Kabeln beträgt typischerweise 20 bis 30 Jahre. Im tatsächlichen Betrieb ist jedoch die physische Lebensdauer moderner XLPE-Kabel können eine Lebensdauer von 40 bis 60 Jahren erreichen, sofern sie keinem dauerhaften Betrieb an maximalen Belastungsgrenzen ausgesetzt sind und vor extremen Umweltschäden geschützt sind. Bei der Nennbetriebstemperatur von 90 °C behält das Isoliermaterial eine hohe Spannungsfestigkeit. Steigt die Betriebstemperatur jedoch auf 95 °C bis 105 °C, sinkt die erwartete Lebensdauer des Kabels auf nur noch 7 bis 30 Jahre.

XLPE-Kabel sind aufgrund ihrer hervorragenden elektrischen Isolationseigenschaften, extrem geringen dielektrischen Verluste, hervorragenden Wärmebeständigkeit und hohen mechanischen Festigkeit zum zentralen Rückgrat von Mittel-, Hoch- und Höchstspannungsnetzen geworden. Die Lebensdauer eines Kabels ist eine dynamische Degradationsfunktion, die gemeinsam von Temperatur, elektrischem Feld, Luftfeuchtigkeit (Water-Treeing-Effekt) und mechanischer Belastung bestimmt wird.

Kerndaten zur Lebensdauer und internationale Standards

• Design-Grundlinie: Internationale Normen wie IEC 60502 schreiben für XLPE-Kabel eine maximal zulässige Dauerleiter-Betriebstemperatur von 90 °C vor. Dieser Schwellenwert wird auf der Grundlage der thermisch-oxidativen Abbaurate hochmolekularer Polymere festgelegt.
• Temperaturgrenzen: Die zulässige Notüberlastungstemperatur für XLPE-Kabel liegt zwischen 105 °C und 130 °C, während die momentane Temperatur, der sie während eines Kurzschlusses standhalten können, bis zu 250 °C erreichen kann (für eine Dauer von nicht mehr als 5 Sekunden).
• Tatsächliche Lebensdauer: Bei der Standardbetriebstemperatur von 90 °C liegt die erwartete Lebensdauer von XLPE-Material zwischen 40 und 60 Jahren. Wenn das Kabel in realen Anwendungen dauerhaft unter Teillastbedingungen betrieben wird (z. B. mit einer Leitertemperatur von etwa 70 °C), kann seine tatsächliche Lebensdauer leicht die 50-Jahres-Marke überschreiten.

Kernalterungsmechanismen von XLPE-Kabeln

Die Alterung der Kabelisolierung ist ein irreversibler physikalischer und chemischer Prozess, der zu einer Verschlechterung der Spannungsfestigkeit führt. Die Hauptmechanismen werden durch die folgenden vier Belastungen angetrieben:

• Thermische Alterung: Langfristige Einwirkung hoher Temperaturen führt zu einem thermisch-oxidativen Abbau. Makroskopisch äußert sich dies in einer Versprödung des Materials mit einem deutlichen Rückgang der Bruchdehnung (EAB) und der Zugfestigkeit. Wenn der EAB bei technischen Bewertungen auf 50 % seines Anfangswerts fällt, gilt dies als „Ende der physischen Lebensdauer“ des Materials.
• Elektrische Alterung: Mikroskopische Defekte (z. B. Hohlräume oder Verunreinigungen) in der Isolationsschicht verursachen eine Verzerrung des elektrischen Feldes, was zu einer Teilentladung (TE) führt. Im Laufe der Zeit bildet sich durch elektrische Korrosion „Electrical Treeing“, das schließlich in die Isolierschicht eindringt und zu einem katastrophalen Ausfall führt. Die Anhäufung von Raumladungen in Hochspannungs-Gleichstrom-Anwendungen (HGÜ) verstärkt auch die Verzerrung des elektrischen Feldes.
• Wasserbaumbildung: Dies ist der „unsichtbare Killer“ in feuchten Umgebungen. Unter der Wirkung eines elektrischen Wechselfelds dringt Feuchtigkeit in mikroskopische Defekte im Isolator ein und bildet ein baumartiges Netzwerk wassergefüllter Mikrohohlräume. Dadurch verringert sich die Gesamtspannungsfestigkeit des Isolators erheblich.
• Mechanische und chemische Belastung: Werden bei der Installation die Anforderungen an den Mindestbiegeradius nicht eingehalten (mechanische Ermüdung), weiten sich mikroskopisch kleine Hohlräume aus, was die Entstehung von Teilentladungen und Wasserbaumbildung erheblich begünstigt. Darüber hinaus können Anionen wie Chloridionen in Meeresumgebungen bei hohen Temperaturen einen chemischen Abbau auslösen, der zu einem starken Rückgang des Volumenwiderstands des XLPE führt.

Lebensdauervorhersage und erweiterte Diagnosemethoden

Um die verbleibende Nutzungsdauer (RUL) genau abzuschätzen, setzt die Branche die folgenden mathematischen Modelle und zerstörungsfreien Prüftechnologien ein:

Mathematische Modelle

• Modell zur Vorhersage der thermischen Lebensdauer: Basierend auf der Arrhenius-Gleichung. Dieses Modell zeigt einen exponentiellen Zusammenhang zwischen Temperatur und Lebensdauer: Bei jedem Temperaturabfall um 10 °C verdoppelt sich die Lebensdauer durch thermische Alterung.
• Elektrisches Stress-Lebensmodell: Basierend auf dem Inverse Power Model (IPM). Sein Schlüsselparameter, der Spannungsfestigkeitskoeffizient (VEC), misst die Widerstandsfähigkeit des Materials gegenüber elektrischer Alterung. Hochwertige XLPE-Materialien haben typischerweise einen VEC zwischen 15 und 30.

Die Entwicklung diagnostischer Methoden

• DC Hipot (Gleichstrom-Hochspannungsprüfung): Dies ist mittlerweile veraltet und äußerst zerstörerisch. Hohe Gleichspannung akkumuliert „Raumladung“ innerhalb der XLPE-Isolierung. Wenn der Wechselstrombetrieb wieder aufgenommen wird, können die überlagerten elektrischen Felder die empfindliche Isolationsschicht sofort zerstören.

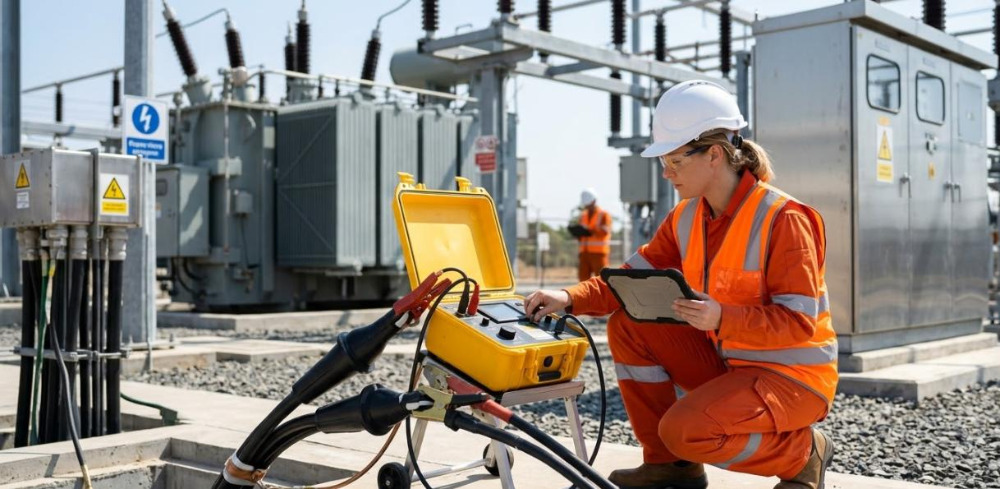

• VLF-Test (Very Low Frequency): Die bevorzugte Alternative der Branche. Es verwendet Wechselstrom mit extrem niedriger Frequenz (0,1 Hz), wodurch der Raumladungseffekt vermieden wird und gleichzeitig dafür gesorgt wird, dass stark beschädigte Defekte während kontrollierter Tests sicher ausfallen.
• Tan-Delta-Diagnose (Tangens des dielektrischen Verlustwinkels): Der „Goldstandard“ zur Beurteilung der Wasserbaumalterung und des Feuchtigkeitseintritts in XLPE-Kabel. Durch die Messung des nichtlinearen Anstiegs der Verlustwerte bei steigender Prüfspannung (der „Tip-up“-Effekt) wird der Schweregrad der Alterung präzise quantifiziert.
• Teilentladungsüberwachung (PD): Wird verwendet, um mikroskopische Defekte innerhalb der Isolationsschicht genau zu lokalisieren (z. B. Luftspalte in Verbindungen oder beschädigte Abschirmschichten).

Technische Praktiken und Qualitätssicherung zur Verlängerung der Lebensdauer von XLPE-Kabeln

Um eine Lebensdauer von VPE-Kabeln von über 50 Jahren zu erreichen, ist eine umfassende Qualitätskontrolle von der Herstellung bis zum Betrieb erforderlich:

• Ultimative Kontrolle bei der Herstellung und Auswahl hochwertiger Materialien

Hochreine Materialien müssen in einer hochreinen Umgebung verwendet und hergestellt werden.

Durch die Implementierung eines dreifachen Extrusionsprozesses wird eine Verbindung auf atomarer Ebene zwischen der Leiterabschirmung, der XLPE-Isolierschicht und der Isolationsabschirmung gewährleistet, wodurch Luftspalte zwischen den Schichten, die eine Teilentladung auslösen könnten, vollständig vermieden werden.

Verwendung von baumhemmenden XLPE-Materialien (TR-XLPE) und umfassenden wasserblockierenden Designs (wasserblockierende Längsgarne/Bänder, wasserblockierende Ummantelungen in radialer Richtung), um äußere Feuchtigkeit absolut zu isolieren.

• Konforme Installation und mechanischer Schutz

Der Biegeradius (mindestens das 10- bis 15-fache des Außendurchmessers) und die Zugspannung müssen streng kontrolliert werden, um Mikrorisse in der Isolierschicht zu verhindern.

Verbindungen und Endverschlüsse sind die anfälligsten Teile einer Kabelleitung. Ihre Herstellung muss in relativ trockenen, staubfreien Umgebungen erfolgen, um den Eintrag von Verunreinigungen zu vermeiden.

• Optimierung der Betriebsumgebung und Wärmemanagement

Halten Sie einen angemessenen Abstand zwischen den Kabeln ein, um die Wärmeableitung zu erleichtern und einen Wärmestau zu verhindern.

Es wird empfohlen, einen gedrosselten Betrieb zu übernehmen und einen angemessenen Strombelastbarkeitsspielraum zu lassen, um einen langfristigen Volllastbetrieb zu vermeiden.

Installieren Sie zuverlässige Überspannungsschutzgeräte (Blitzableiter), um hochfrequente Spannungsspitzen abzufangen, die durch Schaltüberspannungen und Blitzeinschläge entstehen.

Häufig gestellte Fragen:

F1: Warum verwenden moderne Stromversorgungssysteme häufig XLPE-Kabel anstelle herkömmlicher PVC-Kabel?

A: XLPE (vernetztes Polyethylen) verfügt über eine dreidimensional vernetzte duroplastische Struktur, die kontinuierliche Betriebstemperaturen von bis zu 90 °C ermöglicht und weit über denen von PVC (maximal 70 °C) liegt. Darüber hinaus zeichnet sich XLPE durch eine höhere Durchschlagsfestigkeit und einen geringeren dielektrischen Verlust aus und setzt beim Verbrennen keine giftigen Halogengase frei. Es übertrifft PVC-Kabel sowohl hinsichtlich der Lebensdauer als auch der elektrischen Leistung bei weitem.

F2: Die maximale Betriebstemperatur eines XLPE-Kabels beträgt 90 °C. Wird das Kabel bei gelegentlicher Überschreitung dieser Temperatur sofort durchbrennen?

A: Es brennt zwar nicht sofort aus, beschleunigt aber die thermische Alterung. Internationale Normen erlauben eine kurzfristige Notüberlastung bis 105 °C oder sogar 130 °C. Nach dem Alterungsmodell von Arrhenius verdoppelt sich jedoch die Verschlechterungsrate der Isolierschicht, wenn die Temperatur den Nennwert um 10 °C überschreitet. Langfristiger Betrieb bei Übertemperatur verkürzt die Gesamtlebensdauer des Kabels drastisch.

F3: Was ist „Water Treeing“ und wie kann es verhindert werden?

A: Water Treeing ist ein baumartiges Netzwerk aus Mikrohohlräumen, das entsteht, wenn Feuchtigkeit in mikroskopische Defekte im Isolator eindringt und sich unter der kombinierten Wirkung eines elektrischen Wechselfelds und einer feuchten Umgebung in XLPE-Kabeln kontinuierlich ausdehnt. Zu den Präventionsmethoden gehören: die Verwendung von wasserabweisenden Konstruktionen (z. B. radiale wasserabweisende Ummantelungen und längs verlaufende wasserabweisende Garne), die Verwendung von baumhemmenden Materialien (TR-XLPE) und die Sicherstellung, dass der Außenmantel des Kabels während der Installation nicht zerkratzt wird.

F4: Ich möchte den Isolationsstatus von Kabeln testen, die seit vielen Jahren im Einsatz sind. Kann ich einen Standard-DC-HiPot-Tester verwenden?

A: Absolut nicht. Die Durchführung herkömmlicher Hochspannungs-Gleichstromprüfungen an XLPE-Kabeln ist äußerst zerstörerisch. Hohe Gleichspannung akkumuliert „Raumladung“ innerhalb der Isolierung. Sobald die Wechselstromversorgung nach dem Test wiederhergestellt ist, ist die Isolierschicht – die andernfalls möglicherweise normal weiter funktioniert hätte – sehr anfällig für einen sofortigen Ausfall.

F5: Wenn DC-Hipot-Tests nicht verwendet werden sollten, wie sollte der Alterungsgrad von XLPE-Kabeln wissenschaftlich bewertet werden?

A: Industriestandards empfehlen die Verwendung von AC-Spannungstests mit sehr niedriger Frequenz (VLF, 0,1 Hz) in Kombination mit der Tan-Delta-Diagnose (Tangens des dielektrischen Verlustwinkels). Beim VLF-Test entstehen keine schädlichen Raumladungen, während der Tan-Delta-Test den Schweregrad der Wasserbaumbildung im Kabel genau quantifizieren kann, indem er die nichtlineare Anstiegscharakteristik (Tip-up) des Leckstroms bei verschiedenen Spannungen misst und Ihnen so bei der Planung vorbeugender Austauschvorgänge hilft.
