Warum SPE die Zukunft der intelligenten Fertigung ist

Bei der Entwicklung des industriellen Internets der Dinge (IIoT) und der intelligenten Fertigung stehen Unternehmen immer wieder vor einem großen Problem: Netzwerke der obersten Ebene (wie Kontrollräume und Server) nutzen Hochgeschwindigkeits-Ethernet, während Sensoren und Aktoren der unteren Ebene aufgrund von Platz- und Verkabelungskostenbeschränkungen oft auf veraltete, langsame und inkompatible Feldbusse beschränkt sind.

Die Entstehung von Single Pair Ethernet (SPE) hat diese Sackgasse vollständig durchbrochen. Es vereinfacht das herkömmliche 4-paarige (8-adrige) Ethernet-Kabel auf nur 1 Paar (2 Adern) und ermöglicht dennoch eine Hochgeschwindigkeits-Datenübertragung und eine synchronisierte Stromversorgung. Dabei handelt es sich nicht nur um eine physische „Verschlankung“, sondern um eine grundlegende Revolution, die eine nahtlose All-IP-Kommunikation vom Sensor direkt in die Cloud ermöglicht.

Kernvergleich : SPE vs. traditionelles Ethernet

Die Cat5e oder Cat6 Kabel Wie wir am besten kennen, bestehen sie aus 8 Kupferdrähten, und die herkömmliche Ethernet-Verkabelung ist in der Regel streng auf eine maximale Entfernung von 100 Metern beschränkt. Dieses Design eignet sich perfekt für Büroumgebungen, wirkt jedoch in extrem kompakten und rauen Industrieumgebungen (z. B. in mehrachsigen Roboterarmen oder entlang Tausender Meter Rohrleitungen) sperrig und eingeschränkt.

Zu den disruptiven Vorteilen von SPE gehören: :

• Minimalistische Struktur : Der Querstegfüller und die zusätzlichen 6 Drähte werden vollständig überflüssig gemacht, sodass nur ein einziges symmetrisches verdrilltes Paar erforderlich ist.

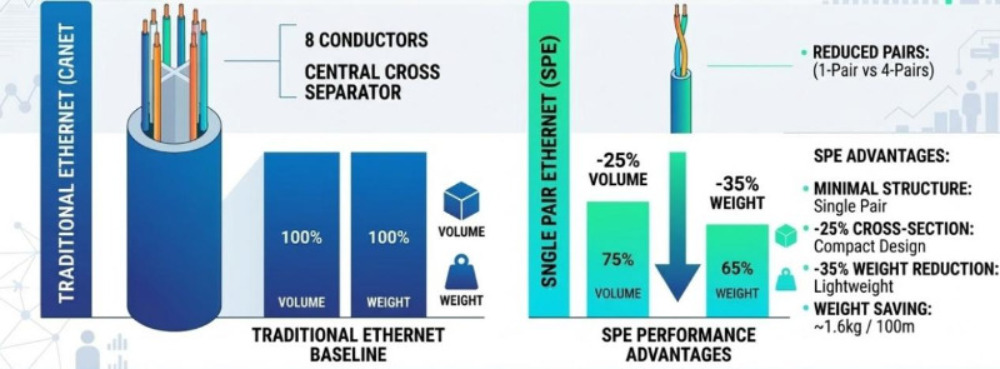

• Drastische Reduzierung von Volumen und Gewicht : Im Vergleich zur herkömmlichen industriellen Ethernet-Verkabelung reduziert SPE die Installationsquerschnittsfläche um etwa 25 % und das Gesamtgewicht um 35 % . Bei großen Datenregalen oder Schienenverkehrssystemen werden dadurch etwa 1,6 kg Eigengewicht pro 100 Meter eingespart.
• Überragende Flexibilität und Torsionsfestigkeit : Die einpaarige symmetrische Struktur vermeidet physikalisch das Problem der internen „Drahtreibung“. In Kombination mit speziellen Füllmaterialien kann SPE zig Millionen hochfrequenten Biegezyklen und starker 3D-Torsion standhalten und eignet sich daher perfekt für Industrieroboter.

Drei Kernprobleme der Branche durch SPE gelöst

1. Durchbrechen der physischen Entfernungsgrenze von 100 Metern

In Prozessautomatisierungsszenarien wie der Öl- und Chemieindustrie sind die Geräte weit verteilt, was die traditionelle 100-Meter-Grenze zu einem fatalen Fehler macht. Die 10BASE-T1L Der Standard innerhalb der SPE-Protokollfamilie ermöglicht eine Hochgeschwindigkeits-Vollduplexübertragung mit 10 Mbit/s über Entfernungen von bis zu 1000 Meter , wodurch die „Entfernungsangst“ der Industrieverkabelung vollständig beseitigt wird.

2. PoDL: Zwei Fliegen mit einer Klappe schlagen (Daten und Leistung)

Herkömmliche Geräte erfordern oft separate Kabel für Daten und Strom. SPE stellt vor Power over Data Lines (PoDL) Technologie, die die gleichzeitige Übertragung von Daten und bis zu ca. 50 W Gleichstromleistung an Endgeräte ermöglicht. Für Hochleistungsgeräte hat die Industrie Hybridschnittstellentopologien eingeführt, die Hochgeschwindigkeitsdaten und eine Stromversorgung von bis zu mehreren Kilowatt innerhalb derselben Verbindung isolieren und so die Geräteführung erheblich vereinfachen.

3. Eliminierung von Gateways zur „Netzwerkverflachung“

In der Vergangenheit mussten Fabriken zahlreiche teure „Protokollkonvertierungs-Gateways“ einsetzen, um die Kommunikation analoger Signale der untersten Ebene mit der obersten Ebene zu ermöglichen. SPE ermöglicht selbst den kleinsten Sensoren der unteren Ebene, unabhängige IP-Adressen zu haben und sich direkt mit dem TCP/IP-Netzwerk zu verbinden. Es wird geschätzt, dass durch den Wegfall eines einzelnen Gateway-Knotens Einsparungen erzielt werden können 10.000 $ Gesamtkosten über den gesamten Lebenszyklus des Systems hinweg.

Kernprotokolle und Schnittstellenökosystem

Die Anwendung von SPE erfordert kein Eintauchen in komplexe zugrunde liegende Codes; Sie müssen lediglich die folgenden Kernstandards kennen, die seine Leistung bestimmen:

1. Übertragungsgeschwindigkeits- und Entfernungsmatrix (IEEE 802.3-Serie)

• 10BASE-T1L : 10 Mbit/s Geschwindigkeit, bis zu 1000 Meter. Entwickelt für die Prozesssteuerung über große Entfernungen und unterstützt die Eigensicherheit in explosionsgefährdeten Umgebungen (Ethernet-APL).
• 10BASE-T1S : 10 Mbit/s Geschwindigkeit, unterstützt Multidrop-Topologie. Ermöglicht den Parallelanschluss von über einem Dutzend Geräten an einer einzigen Hauptleitung mit einer Länge von bis zu 25 Metern, wodurch eine massive Verkabelung in Sterntopologie entfällt.
• 100/1000BASE-T1 : 100 Mbit/s oder 1 Gbit/s Gigabit-Geschwindigkeit, bis zu 15–40 Meter. Wird hauptsächlich für Hochgeschwindigkeitsverbindungen in Fahrzeugen oder für hochauflösende industrielle Bildverarbeitung verwendet.

2. Schnittstellenstandards für industrielle Verbindungen (IEC 63171-Serie)

Da herkömmliche RJ45-Stecker zu sperrig und nicht vibrationsbeständig sind, hat die Branche neue Standards etabliert:

• IEC 63171-6 und andere Mikroschnittstellen : Sie decken die Schutzarten IP20 bis IP67 ab und sind stoß- und sturzfest. Ihr Volumen beträgt nur einen Bruchteil herkömmlicher Schnittstellen und macht sie zu den Hauptanschlüssen für Geräte der nächsten Generation.
• M12-Hybridschnittstelle (IEC 63171-7) : Die ultimative Lösung für Hochleistungsgeräte. Der Standard definiert Kombinationen aus Datenpins und mehreren Hochleistungsversorgungspins und unterstützt die gleichzeitige Übertragung von „Datenstrom“ für schwere Geräte wie Motoren und Servoantriebe.

Häufig gestellte Fragen (FAQs)

F1: Ist SPE langsamer als herkömmliche Netzwerke?

Nein. Die Netzwerkgeschwindigkeit hängt vom Protokollstandard ab, nicht von der physischen Dicke der Verbindung. SPE kann auch Gigabit-Geschwindigkeiten von bis zu 1 Gbit/s über kurze Distanzen (z. B. 40 Meter) unterstützen.

F2: Ist Power over Data Lines (PoDL) von SPE dasselbe wie PoE?

Der Zweck ist derselbe, aber die zugrunde liegende Technologie ist unterschiedlich. Herkömmliches PoE basiert auf Ersatzpaaren oder Phantomspeisung innerhalb von 4-Paar-Kabeln, wohingegen PoDL Hochfrequenzdaten und Gleichstrom gleichzeitig auf einem physischen Schaltkreis mit einem einzigen Paar (2 Kernen) mischen und übertragen kann.

F3: Können gewöhnliche 2-adrige Leitungen oder abisolierte alte Ethernet-Kabel direkt als SPE-Kabel verwendet werden?

Absolut nicht zu empfehlen. Ein echtes SPE-Übertragungssystem wird einer strengen Optimierung hinsichtlich Impedanz, Rückflussdämpfung und Übersprechen unterzogen, insbesondere für die Einzelpaar-Hochfrequenzübertragung. Industrielle SPE-Kabel enthalten außerdem spezielle flexible Strukturelemente, mit denen gewöhnliche Kupferdrähte einfach nicht mithalten können.

Fazit

Single Pair Ethernet (SPE) ist keineswegs eine technische Herabstufung von „weniger Kupferdrähten“; Es ist der Grundstein auf der physikalischen Ebene für die industrielle Automatisierung auf dem Weg zu echter Digitalisierung und Intelligenz. Für Unternehmen, die die SPE-Technologie frühzeitig in ihre Infrastrukturplanung integrieren, senkt sie nicht nur die aktuellen Bereitstellungs- und Wartungskosten drastisch, sondern sichert sich auch einen Vorsprung in der Internet-of-Everything-Architektur der nächsten Generation.

Als Hersteller, der sich auf hochwertige Kabel konzentriert, ist die HUAPUCABLE Das Team hält stets mit den neuesten industriellen Kommunikationstechnologien Schritt und ist bestrebt, Kunden weltweit zuverlässige Kabellösungen zu bieten, die strengen Industriestandards entsprechen. Kontaktieren Sie gerne unser Team, um die Kabelspezifikationen und Angebote zu erhalten, die auf Ihre Projekte zugeschnitten sind.
