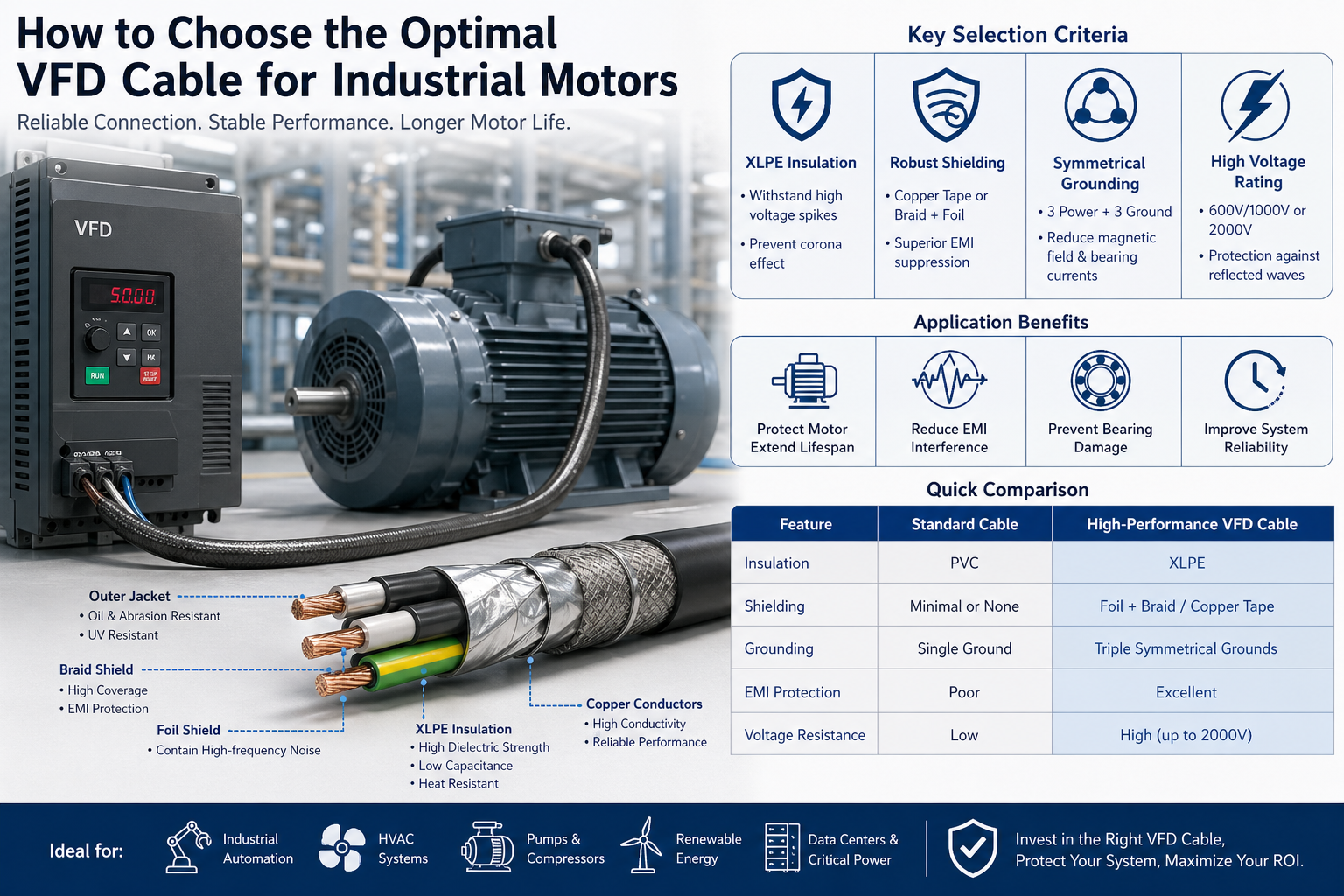

So wählen Sie das optimale VFD-Kabel für Industriemotoren aus

In modernen Industriesystemen stellt die Verbindung zwischen einem Frequenzumrichter (VFD) und einem Elektromotor eine der elektrisch aggressivsten Umgebungen dar. Hohe Schaltfrequenzen, Spannungsspitzen und elektromagnetische Störungen (EMI) stellen eine extreme Belastung für Kabel dar.

Die Auswahl eines ungeeigneten Kabels ist nicht nur ein kleiner Konstruktionsfehler, sondern kann Folgendes zur Folge haben:

• Vorzeitiger Ausfall der Motorisolierung
• Lagerschäden durch Streuströme
• Erhöhte elektromagnetische Interferenz (EMI)
• Ungeplante Ausfallzeiten und Wartungskosten

Ein ordnungsgemäß konstruiertes VFD-Kabel ist daher von entscheidender Bedeutung für die Systemzuverlässigkeit, Sicherheit und langfristige Leistung.

1. Verständnis der VFD-Betriebsumgebung

Im Gegensatz zu herkömmlichen Netzteilen verwenden VFDs Pulsweitenmodulation (PWM) zur Steuerung der Motorgeschwindigkeit. Dadurch entsteht eine nicht-sinusförmige Wellenform mit:

• Hoher dv/dt (Spannungsänderungsrate)
• Reflektierte Wellenüberspannung (besonders bei langen Kabelstrecken)
• Gleichtaktspannung und Kreisströme

Warum Standardkabel versagen

Allzweckkabel wie THHN oder einfache PVC-isolierte Drähte sind für diese Bedingungen nicht ausgelegt. Im Laufe der Zeit kann es zu Folgendem kommen:

• Verschlechterung der Isolierung durch Koronaentladung
• Übermäßige Hitzeentwicklung
• EMI-Leckage, die sich auf in der Nähe befindliche Instrumente auswirkt

Ergebnis: Reduzierte Motorlebensdauer und instabile Systemleistung.

2. Wichtige Auswahlkriterien für VFD-Kabel

A. Isolationstyp: XLPE für Hochfrequenzstabilität

Das Isolationssystem ist die erste Verteidigungslinie gegen elektrische Belastungen.

Empfohlen: Vernetztes Polyethylen (XLPE)

Technische Vorteile:

• Hohe Spannungsfestigkeit, um Spannungsspitzen standzuhalten
• Geringer dielektrischer Verlust und geringe Kapazität
• Hervorragende Wärmeleistung (typischerweise 90–125 °C)
• Starke Beständigkeit gegen Koronaentladung

Im Vergleich zu PVC verbessert XLPE die Langlebigkeit der Isolierung in Hochfrequenzumgebungen erheblich.

B. Erweiterte Abschirmung zur EMI-Kontrolle

Die Unterdrückung elektromagnetischer Störungen ist eine der wichtigsten Anforderungen bei VFD-Anwendungen.

Ohne ordnungsgemäße Abschirmung kann elektromagnetisches Rauschen:

• Beeinträchtigung von SPS, Sensoren und Kommunikationssystemen
• Verursacht Fehlsignale und Bedienungsfehler
• Erhöhen Sie Compliance-Risiken in regulierten Umgebungen

Empfohlene Abschirmstrukturen:

• Kupferbandschild

• Hervorragend zur Eindämmung hochfrequenter Geräusche geeignet
• Bietet einen Erdungspfad mit niedriger Impedanz
  • Foliengeflechtschild
• Abdeckung ≥85 %
• Vereint Flexibilität mit hoher Abschirmwirkung

Schlüsselfunktion:

Dafür sorgt ein gut gestaltetes Schild Gleichtaktströme kehren durch das Kabel zurück , anstatt die Motorlager zu beschädigen.

C. Symmetrisches Erdungsdesign

Die Kabelgeometrie wirkt sich direkt auf die elektrische Leistung aus.

Best-Practice-Konfiguration:

• 3 Phasenleiter
• 3 symmetrisch angeordnete Schutzleiter

Leistungsvorteile:

• Reduziert die Emission elektromagnetischer Felder
• Gleicht die Erdstromverteilung aus
• Minimiert Wellenspannung und Lagerströme

Dieses Design ist besonders wichtig in Motoren mittlerer und hoher Leistung .

D. Nennspannung und Schutz vor reflektierten Wellen

Durch reflektierte Wellenphänomene kann es zu Spannungsspitzen an den Motorklemmen kommen 2–3-fache Nennspannung .

Empfohlene Bewertungen:

• 600V / 1000V für Standard-Industriesysteme
• 2000V für:

• Lange Kabelwege
• Antriebe mit hoher Schaltfrequenz
• Kritische Anwendungen

Technische Einblicke:
Isoliersysteme mit höherer Nennspannung bieten einen Sicherheitsspielraum, der das Ausfallrisiko deutlich reduziert.

3. Überlegungen zur Kabeldimensionierung und Installation

Strombelastbarkeit und Wärmemanagement

Bei der richtigen Leiterdimensionierung muss Folgendes berücksichtigt werden:

• Motor-Volllaststrom (FLA)
• Umgebungstemperatur
• Installationsmethode (Tray, Leitung, Freiluft)
• Kabelgruppierung und Derating-Faktoren

Eine falsche Dimensionierung kann zu Überhitzung und einer verkürzten Kabellebensdauer führen.

Flexibilität und mechanische Leistung

In dynamischen Umgebungen, wie zum Beispiel:

• Robotik
• Automatisierte Produktionslinien
• Maschinen bewegen

Verwenden Sie hochflexible VFD-Kabel ausgelegt für kontinuierliche Bewegungs- und Biegezyklen.

Umweltresistenz

Industrielle Umgebungen können rau und unvorhersehbar sein.

Empfohlene Jackenmaterialien:

• TPE (Thermoplastisches Elastomer):

• Hervorragende Öl-, Abrieb- und Chemikalienbeständigkeit
• Ideal für industrielle und raue Umgebungen
  • Spezialisiertes PVC:
• Kostengünstig
• Geeignet für allgemeine Industrieanwendungen

Zusätzliche Schutzfaktoren:

• UV-Beständigkeit (Außeninstallationen)
• Schutz vor Feuchtigkeit und Wassereintritt
• Beständigkeit gegen Kühlmittel und Industriechemikalien

4. Compliance und Standards (kritisch für globale Projekte)

Bei der Auswahl von VFD-Kabeln für internationale Projekte ist die Einhaltung der Vorschriften von entscheidender Bedeutung.

Zu berücksichtigende gemeinsame Standards:

• UL (Nordamerika)
• IEC-/EN-Normen (Europa)
• RoHS und REACH (Umweltkonformität)

Die Auswahl konformer Kabel gewährleistet:

• Einfachere Projektgenehmigungen
• Reduzierte rechtliche und betriebliche Risiken
• Kompatibilität mit globalen Märkten

5. Schneller Vergleich: Standardkabel vs. VFD-Kabel

Funktion	Standardkabel	Hochleistungs-VFD-Kabel
Isolierung	PVC	XLPE
Abschirmung	Minimal / Keine	Foliengeflecht / Kupferband
Erdung	Single	Symmetrischer Multi-Boden
EMI-Kontrolle	Arm	Ausgezeichnet
Spannungswiderstand	Niedrig	Hoch (bis zu 2000 V)

6. Anwendungsszenarien

Hochleistungs-VFD-Kabel werden häufig verwendet in:

• Industrielle Automatisierungssysteme
• HVAC-Systeme mit drehzahlgeregelten Antrieben
• Pumpen- und Kompressorsysteme
• Rechenzentren und kritische Energiesysteme
• Erneuerbare Energiesysteme (Wind, Solar)

Jede dieser Umgebungen erfordert stabile, geräuscharme und hochzuverlässige Kraftübertragung .

7. Fazit: Eine strategische Investition, nicht nur eine Komponente

Bei der Wahl des richtigen VFD-Kabels handelt es sich nicht nur um eine Entscheidung hinsichtlich der technischen Spezifikation, sondern um eine langfristige Investition in die Systemzuverlässigkeit.

Obwohl Hochleistungs-VFD-Kabel möglicherweise höhere Anschaffungskosten haben, bieten sie Folgendes:

• Reduzierte Wartungs- und Ausfallzeiten
• Längere Lebensdauer von Motor und Ausrüstung
• Verbesserte elektromagnetische Verträglichkeit (EMV)
• Niedrigere Gesamtbetriebskosten (TCO)

Abschließende Erkenntnis:
Ein gut ausgewähltes VFD-Kabel fungiert als Schutzbarriere zwischen Ihrem Antrieb und Motor und gewährleistet einen effizienten, stabilen und störungsfreien Betrieb über den gesamten Systemlebenszyklus.
