Schlüssel zum Mitnehmen: Leiter der Klasse 5, definiert durch IEC 60228, sind feindrähtige flexible Leiter, die in Verlängerungskabeln, Schalttafeln und industriellen Anwendungen verwendet werden. Dieser Leitfaden behandelt die technischen Spezifikationen, den Vergleich mit Klasse 2 und die Auswahl des richtigen Leiters für Ihr Projekt.

In der Welt der Elektrotechnik und Kabelfertigung ist „Flexibilität“ nicht nur eine physikalische Eigenschaft, sondern eine streng definierte technische Kategorie. Wenn Sie jemals mit einem steifen Stromkabel und einem geschmeidigen, leicht zu biegenden Steuerkabel zu tun hatten, haben Sie den Unterschied zwischen den Leiterklassen aus erster Hand erlebt.

Die meisten dieser Spezifikationen unterliegen dem internationalen Standard IEC 60228 . Dieser Leitfaden befasst sich intensiv damit Leiter der Klasse 5 – der Industriestandard für flexible Anwendungen – der Konstruktionsanforderungen, elektrische Grenzwerte und reale Anwendungsfälle abdeckt.

Verstehen des IEC 60228-Leiterklassifizierungsrahmens

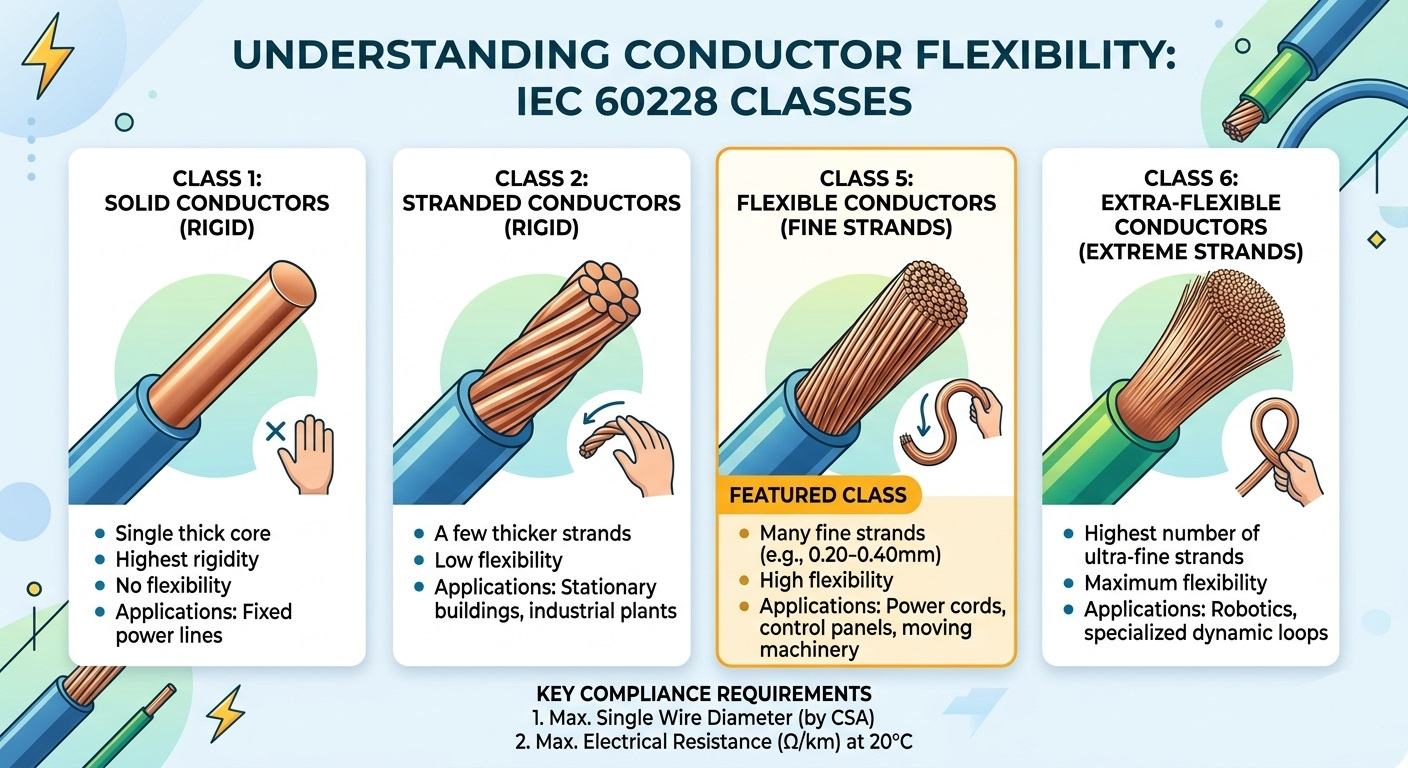

IEC 60228 (und sein britisches Äquivalent BS EN 60228) klassifiziert Leiter basierend auf Konstruktion und Flexibilität in vier Hauptklassen. Für die richtige Produktauswahl ist es wichtig zu verstehen, wo Klasse 5 in dieser Hierarchie eingeordnet ist:

Was macht einen Dirigenten zur „Klasse 5“? Technische Spezifikationen

Ein Leiter der Klasse 5 besteht aus mehreren feinen Kupferdrähten, die miteinander verseilt sind, um Flexibilität zu erreichen. Entgegen der allgemeinen Annahme ist dies bei IEC 60228 der Fall nicht Geben Sie die Gesamtzahl der Stränge strikt an. Stattdessen schreibt der Standard die Einhaltung von zwei Hauptmetriken vor:

1. Maximaler Durchmesser einzelner Drähte

Um sicherzustellen, dass der Leiter wirklich flexibel bleibt, legt die IEC 60228 eine strenge Obergrenze für den Durchmesser jeder einzelnen Litze fest. Dünnere Litzen lassen sich leichter biegen, wodurch die Ermüdung des Metalls bei wiederholten Biegezyklen verringert wird. Repräsentative Beispiele aus dem Standard sind:

• 75 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,21 mm
• 5 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,26 mm
• 10 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,41 mm
• 35 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,41 mm

2. Maximaler elektrischer Widerstand bei 20 °C

Der elektrische Widerstand ist das entscheidende Leistungskriterium. Der Gesamtwiderstand des fertigen Leiters der Klasse 5 darf die in den Widerstandstabellen der IEC 60228 angegebenen Werte, gemessen bei 20 °C, nicht überschreiten. Diese Regel ermöglicht den Herstellern Designflexibilität: Wenn ein Hersteller 0,20-mm-Drähte anstelle der maximalen 0,21-mm-Drähte verwendet, ist das akzeptabel – vorausgesetzt, der fertige Leiter erfüllt immer noch die Widerstandsgrenze.

Dieser Zwei-Parameter-Ansatz (Drahtdurchmesserwiderstand) stellt sicher, dass Leiter der Klasse 5 sowohl physikalisch flexibel als auch elektrisch effizient sind, ohne den Herstellungsprozess zu stark zu spezifizieren.

Leiter der Klasse 5 vs. Klasse 2: Kernunterschiede

Elektroingenieure stehen häufig vor der Wahl zwischen Leitern der Klassen 2 und 5. Die Entscheidung hängt davon ab, ob das Kabel fest installiert oder mobil/flexibel eingesetzt wird. Hier ein direkter Vergleich:

Hauptanwendungen von Leitern der Klasse 5 nach IEC 60228

Da Leiter der Klasse 5 mäßigen Vibrationen und wiederholtem Biegen standhalten, ohne zu brechen, werden sie in einer Vielzahl von Branchen spezifiziert:

• Flexible Kabel und Verlängerungskabel: Haushaltsgeräte, Elektrowerkzeuge und tragbare Geräte, bei denen Kabel regelmäßig aufgerollt, abgerollt und neu positioniert werden müssen.
• Industrielle Schalttafeln: Enge Verlegung um Ecken und durch Kabelkanäle erfordert den Biegeradius, der nur mit feindrähtigen Leitern erreichbar ist.
• Kfz-Kabelbäume: Kontinuierliche Motorvibrationen und Temperaturschwankungen erfordern Leiter, die der Metallermüdung über die gesamte Lebensdauer des Fahrzeugs standhalten.
• Marine- und Offshore-Installationen: Ständige Wellenbewegungen in Kombination mit begrenzten Räumen machen Klasse 5 zur bevorzugten Wahl für die Stromverteilung an Bord.
• Robotik und Automatisierung: Gelenkroboterarme erfordern Kabel, die sich tausende Male pro Tag ohne Ausfall biegen lassen – Klasse 5 erfüllt diese Herausforderung für Anwendungen mit mittlerer Flexibilität (Klasse 6 für Anwendungen mit hoher Flexibilität).

Warum die Spezifikation von IEC 60228 Klasse 5 für Ihr Projekt wichtig ist

Die Auswahl eines als „flexibel“ vermarkteten Kabels ohne Bezugnahme auf eine anerkannte Norm wie IEC 60228 Klasse 5 birgt erhebliche Risiken. Die Einhaltung dieser Norm bietet drei konkrete Garantien:

• Sicherheit: Widerstandsgrenzen stellen sicher, dass der Leiter bei Nennstrom nicht überhitzt, wodurch eine Verschlechterung der Isolierung und potenzielle Brandgefahren vermieden werden.
• Kompatibilität: Standardisierte maximale Drahtdurchmesser stellen sicher, dass der Leiter korrekt in Standardkabelschuhe, Aderendhülsen und Klemmenblöcke passt, ohne dass Änderungen erforderlich sind.
• Langlebigkeit: Feine Verseilung verhindert Metallermüdung bei wiederholtem Biegen und verlängert die Lebensdauer des Kabels im Vergleich zu nicht konformen Alternativen erheblich.

Bei der internationalen Beschaffung von Kabeln vereinfacht die IEC 60228-Zertifizierung auch die behördliche Genehmigung, da die Norm in der EU (BS EN 60228), Australien (AS/NZS 1125) und vielen anderen Märkten übernommen oder anerkannt wird.

Häufig gestellte Fragen zu Leitern der Klasse 5

Ist Klasse 5 dasselbe wie flexibles Kabel?

Nicht ganz. „Flexibles Kabel“ ist ein weit gefasster Handelsbegriff. Klasse 5 ist eine spezifische Leiterklassifizierung nach IEC 60228 mit messbaren technischen Anforderungen. Ein Kabel kann als flexibel vermarktet werden, ohne die Spezifikationen der Klasse 5 zu erfüllen.

Können Leiter der Klasse 5 im Freien verwendet werden?

Klasse 5 bezieht sich nur auf die Leiterkonstruktion, nicht auf die Gesamtleistung des Kabels. Ob ein Kabel für den Außenbereich geeignet ist, hängt von den Isolations- und Mantelmaterialien (z. B. UV-beständiges PVC, XLPE) ab. Überprüfen Sie immer die vollständige Kabelspezifikation, nicht nur die Leiterklasse.

Was ist der Unterschied zwischen Klasse 5 und Klasse 6?

Bei beiden handelt es sich um flexible Dirigentenklassen. Klasse 6 verwendet noch feinere Litzen, was zu größerer Flexibilität und einem engeren Mindestbiegeradius führt. Klasse 6 ist für hochdynamische Anwendungen wie kontinuierliche Biegung in Schleppketten spezifiziert, während Klasse 5 Szenarien mit mittlerer Biegung abdeckt.
