Kabelbenennungslogik: Analyse globaler regionaler Unterschiede und Entschlüsselung gängiger Identifikationssysteme

Haben Sie sich bei der Auswahl oder dem Entwurf von Kabeln jemals durch Buchstabenkombinationen wie „YJV“, „NA2XY“ und „THHN“ verwirrt gefühlt? Diese Codes sind nicht zufällig; Sie sind zentrale „technische Ausweise“, die das Leitermaterial, die Isolationsstruktur, die Mantelleistung und sogar das Anwendungsszenario verkörpern. Weltweit haben sich aufgrund unterschiedlicher technologischer Traditionen, Standardsysteme und technischer Anforderungen verschiedene einzigartige Namensregeln herausgebildet. Das Verständnis dieser „technischen Dialekte“ ist entscheidend für die Gewährleistung einer genauen Kabelauswahl und die Erzielung einer internationalen technischen Ausrichtung bei Ingenieurprojekten.

1. Internationales Mainstream-Namenssystem: Szenariobasierte und professionelle „Fachsprache“

1.1 Chinesisches System (GB-Standard): Strenge hierarchische „Engineering-Logik-Methode“

Chinesische Kabelmodelle folgen strikt der hierarchischen Kodierungsregel „Leiter – Isolierung – Innenmantel – Panzerung – Außenmantel“, die logisch klar, für Ingenieure schnell zu interpretieren und perfekt an große Stromnetze und Bauprojekte angepasst ist.

Typisches Dekodierungsbeispiel: YJV22-0,6/1kV

• YJ: Isolierung aus vernetztem Polyethylen (XLPE) (Y steht für XLPE, J wird oft mit Isoliermaterialien in Verbindung gebracht)
• V: Mantel aus Polyvinylchlorid (PVC).
• 22: Die erste „2“ steht für doppelte Stahlbandpanzerung, die zweite „2“ für PVC-Außenmantel
• Kupferleiter werden in der Regel weggelassen, während Aluminiumleiter mit „L“ gekennzeichnet sind (z. B. YJLV22).

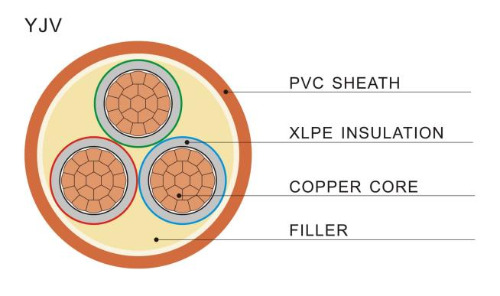

Das Bild oben zeigt deutlich die typische Querschnittsstruktur des Kabels der YJV-Serie: Kupferleiter, XLPE-Isolierung, Füllstoff, PVC-Mantel und Panzerschicht.

1.2 Europäisches System (IEC/VDE): Prägnante und effiziente „Materialabkürzungsmethode“

Europäische Länder bevorzugen die Verwendung direkter Abkürzungen der Kernmaterialien mit prägnanten Codes und legen Wert auf eine nahtlose Integration mit den CPR-Vorschriften der EU.

Typisches Dekodierungsbeispiel: NA2XY

• N: Kabel entsprechend der Norm (Norm)
• A: Aluminiumleiter
• 2X: Isolierung aus vernetztem Polyethylen (XLPE) (2X ist eine spezifische Kennung für XLPE)
• Y: Mantel aus Polyvinylchlorid (PVC) Ein weiteres häufiges Beispiel ist „H07V-K“: H steht für die harmonisierte Norm, 07 für die Nennspannung von 450/750 V, V für PVC-Isolierung und K für die flexible Leiterbefestigung.

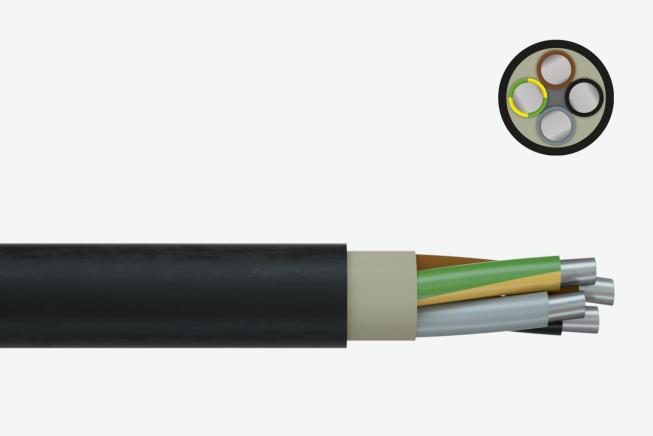

Das Bild oben zeigt einen Querschnitt und ein Strukturdiagramm des NA2XY-Kabels, einer klassischen Kombination aus XLPE-Isolierung und PVC-Mantel mit Aluminiumkern.

1.3 US-System (UL/NEC): Leistungsorientierte „Funktionale Zertifizierungsmethode“

Die US-Namensgebung ähnelt eher einem „Sicherheitsleistungslabel“, das Schlüsselindikatoren wie Hitzebeständigkeit und Feuerbeständigkeit direkt widerspiegelt und den strengen NEC-Vorschriften und dem Versicherungshaftungssystem entspricht.

Typisches Dekodierungsbeispiel: THHN

• T: Thermoplastische Isolierung (meist auf PVC-Basis)
• HH: Hohe Hitzebeständigkeit (90℃)
• N: Nylonscheide

Darüber hinaus werden auch Feuerwiderstandsklassen (z. B. CM, CMR, CMP) angegeben, die den Marktzugang und die Brandsicherheit hervorheben.

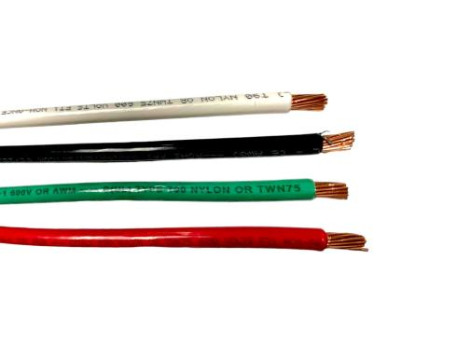

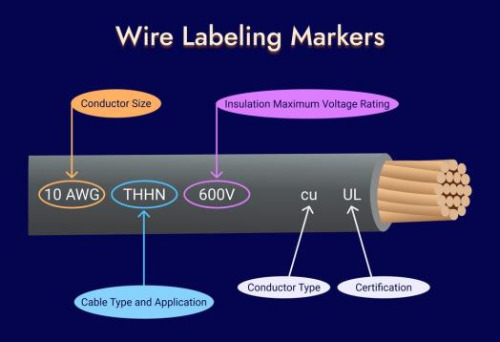

Das Bild oben zeigt die typische Markierungsmethode und Farbcodierung von THHN-Drähten, was eine schnelle Identifizierung vor Ort erleichtert.

1.4 Naher Osten und Südostasien: Praxisbereiche der „hybriden Anwendung“ internationaler Standards

Projekte im Nahen Osten (wie Saudi-Arabien und Irak) erfordern oft die doppelte Einhaltung von IEC und BS/VDE und stellen zusätzlich strenge Anforderungen an Flammschutz und Hochtemperaturbeständigkeit; Südostasien (wie Singapur und Vietnam) verwendet IEC als Blaupause (CP5, TCVN usw.), und High-End-Projekte spezifizieren häufig direkt IEC/BS, wobei insbesondere die raucharmen und halogenfreien Eigenschaften von LSZH hervorgehoben werden.

2. Grundlegende Unterschiede: Präzise Anpassung an regionale Szenarien und Standards

Chinesisches System: Im Einklang mit dem technischen Rhythmus der „schnellen, standardisierten Beschaffung“ mit klaren Hierarchieebenen und einfacher Chargenverwaltung.

• Europäisches System: Verwurzelt in einer einheitlichen Markt- und Regulierungsausrichtung, verfolgt eine minimalistische Kodierung.
• US-System: Entstammt der gewerblichen Versicherungs- und Rechtskultur und legt Wert auf „zertifizierbare Leistung“.
• Naher Osten/Südostasien: Ein Standardkonvergenzfeld im Rahmen des internationalen EPC-Modells (Engineering, Procurement and Construction), das eine „Multistandardisierung“ von Produkten erfordert.

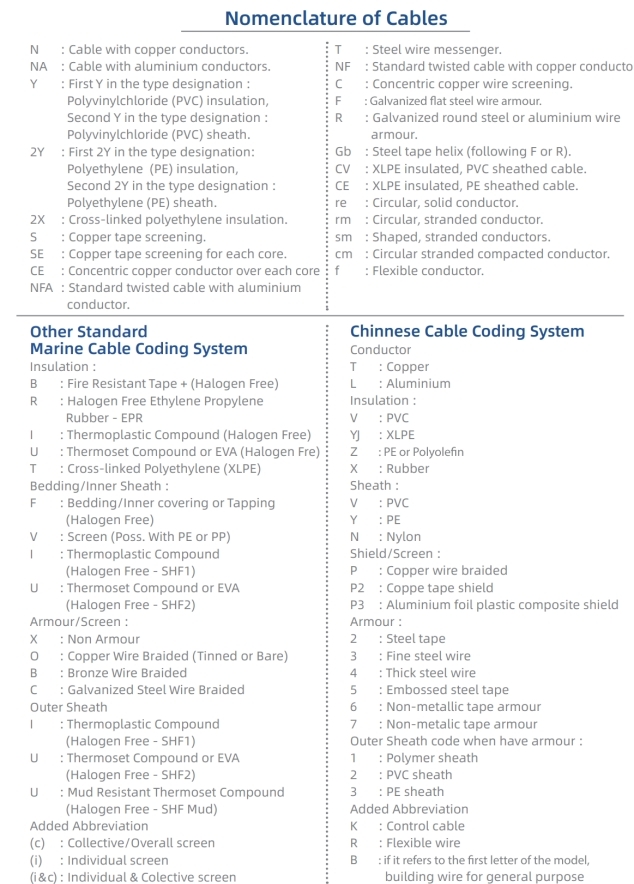

Allgemeine Kurzreferenztabelle zur Kabelcodierung:

3. Vermeiden Sie Fehler bei der Kabelauswahl: Huapu Cables bietet eine präzise Abstimmung

Das Verständnis der Namenskonvention ist nur der erste Schritt. Noch wichtiger ist, dass es darum geht, das Kabel an die Spannung, die Installationsumgebung, die Brandschutzanforderungen, das Budget und andere Faktoren Ihres Projekts anzupassen. Wir empfehlen, Produkte zu priorisieren, die eine vollständige Typprüfung und Zertifizierung durch Dritte bestanden haben.

Wir decken das gesamte Kabelspektrum ab, einschließlich blanker Drähte, Stromkabel , Steuerkabel und Spezialkabel. Ob es sich um Stromkabel der YJV-Serie, KVV-Steuerkabel, raucharme, halogenfreie WDZ-YJY-Kabel, flammhemmende ZR-YJV-Kabel oder maßgeschneiderte Produkte handelt, die an verschiedene Leiterformen (rund, fächerförmig, gewellt) angepasst sind – wir können die Anforderungen verschiedener Szenarien wie Bauwesen, Industrie und Kommunikation genau erfüllen.
