Der Hardcore-Leitfaden zur Smart-Home-Beleuchtungsverkabelung: Protokolle, Standards und Vermeidung von Fallstricken

Moderne Smart Homes haben sich von einzelnen Geräten zu einer tiefgreifenden Koordinierung des gesamten Ökosystems im Haus entwickelt. Die zugrunde liegende Verkabelungsarchitektur des Beleuchtungssystems bestimmt die Stabilität, Skalierbarkeit und Sicherheit des Netzwerks. Verdrahtungsfehler können später leicht zu enormen Wartungskosten führen. Dieser Artikel bietet eine ausführliche Aufschlüsselung der Richtlinien für die Verkabelung intelligenter Beleuchtung, basierend auf tatsächlicher technischer Logik und internationalen elektrischen Standards.

1.Kommunikationsprotokolle und Topologiearchitektur

• KNX und physische Isolierung

Bei intelligenter Beleuchtung auf Infrastrukturniveau verwendet KNX ein dediziertes grünes Twisted-Pair-Kabel, das die Datenübertragung vollständig vom 220-V-Netz trennt. Aufgrund seiner dezentralen Architektur gibt es keinen einzelnen zentralen Host; Kein Ausfall eines einzelnen Knotens lähmt das gesamte Netzwerk und bietet eine extrem hohe Zuverlässigkeit.

• DALI-Digitalprotokoll

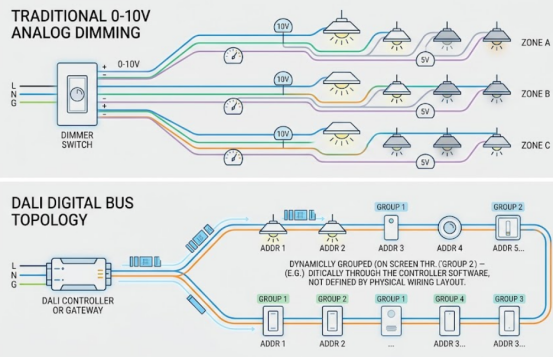

Im Vergleich zu den Spannungsabfall- und Flackerproblemen, die beim analogen Dimmen mit 0–10 V häufig auftreten, handelt es sich beim DALI-Protokoll um eine echte bidirektionale digitale Kommunikation. Gemäß der Norm IEC 62386-101 darf der Gleichspannungsabfall zwischen zwei beliebigen Geräten am DALI-Bus 2 VDC nicht überschreiten und die maximale Entfernung zur Stromversorgung darf 300 Meter nicht überschreiten.

2. Kernspezifikationen für Hochspannungsverkabelungen

• Verzichten Sie vollständig auf die Verkabelung ohne Neutralleiter

Herkömmliche Schalter steuern nur das stromführende Kabel. Wenn ein intelligenter Schalter über keinen Neutralleiter verfügt, muss er auf einen beeinträchtigten Standby-Stromversorgungsmechanismus ohne Neutralleiter angewiesen sein, der zu fatalen, periodischen LED-„Flackern“ oder „Geisterlicht“-Phänomenen führt. Darüber hinaus sind maximale Lasten ohne Neutralleiter in der Regel auf etwa 800 Watt begrenzt, was weit unter den 2500 Watt standardmäßiger Neutralleiterschalter liegt. Bei Neu- oder Renovierungsprojekten muss in allen Anschlusskästen ein unabhängiger Neutralleiter installiert werden .

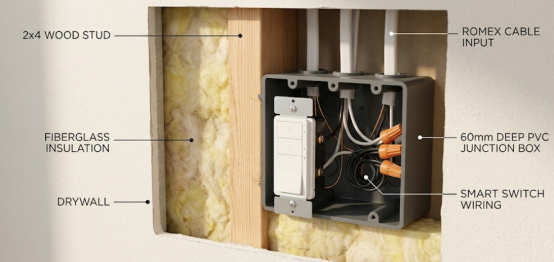

• 60 mm tiefe Anschlussdosen

Smart Panels erzeugen im Volllastbetrieb erhebliche Wärme und müssen mehr Kabelanschlüsse unterbringen. Herkömmliche 50-mm-Boxen verursachen unter Druck leicht Schäden an der Isolierung, was möglicherweise zu thermischen Abschaltungen oder Bränden führen kann. Es wird dringend empfohlen, ausschließlich 60 mm tiefe PVC-Boxen mit großem Fassungsvermögen zu verwenden, die die höchste Flammschutzzertifizierung UL 94 V-0 erfüllen.

• Gemeinsame Neutrale sind strikt zu verbieten

Das Mischen von Neutralleitern aus verschiedenen Stromkreisen kann dazu führen, dass der vermeintlich sichere Neutralleiter tödliche Rückspeisungsspannung führt, wenn während der Wartung versehentlich ein Leistungsschalter umgelegt wird, was zu einem schweren Stromschlag führen kann. Darüber hinaus kommt es zu einer starken Stromunsymmetrie, die dazu führt, dass der Leckschutzschalter des Verteilerkastens häufig auslöst und das intelligente System lahmlegt.

3. Niederspannungs-DC-Treibertechnologie

• Konstantspannung (CV):

Geeignet für flexible LED-Streifen mit paralleler Verkabelungsarchitektur. Vorteil: Unterstützt zufälliges Schneiden und Spleißen vor Ort; Nachteil: Stark eingeschränkt durch Netzspannungsabfall, wodurch das andere Ende langer Streifen dunkel und gelb wird.

• Konstantstrom (CC):

Geeignet für blendfreie Hochleistungsstrahler, die eine physische Reihenschaltung erfordern. Verhindert vollständig das Durchbrennen von LEDs durch thermisches Durchbrennen und eliminiert die Auswirkungen von Spannungsabfällen über große Entfernungen auf physikalischer Ebene, wodurch eine absolute Helligkeitskonsistenz von Ende zu Ende gewährleistet wird.

4.Kontrolle von Deadlocks und entkoppeltem Modus

Wenn ein Benutzer einen physischen Smart-Wall-Schalter drückt, um die Stromversorgung zu unterbrechen, verliert der in der RGBW-Smart-Deckenlampe integrierte Kommunikationschip sofort die Stromversorgung und wird offline geschaltet. Dies führt dazu, dass die mobile App oder der Sprachassistent vollständig die Kontrolle verliert und sogar dazu führen kann, dass die Topologie des drahtlosen Mesh-Netzwerks im ganzen Haus kontinuierlich zusammenbricht.

Ultimative Lösung: Software-Entkopplung

Erzwingen Sie die Aktivierung des „Detached Mode“ im Geräte-Backend. Das physikalische Relais, das die Hochspannung im Inneren des Schalters steuert, ist permanent im „geschlossenen“ Leitungszustand verriegelt und stellt so sicher, dass die Stromversorgung niemals unterbrochen wird. Physische Tastenbetätigungen werden in rein digitale Befehle umgewandelt, die an das Systemhirn gesendet werden. Diese „Always-on“-Lösung erfordert gut sichtbare Warnschilder am Verteilerkasten, um einen versehentlichen Stromschlag beim Lampenwechsel zu verhindern.

FAQ

F1: Können Niederspannungs-Signalkabel und Hochspannungs-Stromleitungen dasselbe Kabelrohr nutzen?

A: Absolut nicht. Das magnetische Wechselfeld und die transienten Überspannungen der Hochspannung verursachen schwere elektromagnetische Störungen (EMI), die direkt zum Verlust von Datenpaketen oder zum Ausfall der Steuerung im Niederspannungsnetz führen. Internationale Normen schreiben einen minimalen Parallelabstand von 30 cm (12 Zoll) vor. Wenn eine Kreuzung unvermeidbar ist, müssen sie sich senkrecht im 90-Grad-Winkel kreuzen.

F2: Warum flackern intelligente LED-Downlights schwach, selbst wenn sie ausgeschaltet sind?

A: Dies liegt in der Regel an fehlerhaften „kein Neutralleiter“-Smart-Switches. Im ausgeschalteten Zustand nutzen sie einen Bypass-Schaltkreis, um zur Stromversorgung einen winzigen Strom durch die Glühbirne zu leiten. Im LED-Kondensator sammeln sich Ladungen bis zur Leitungsschwelle an, geben Licht ab und erlöschen dann, wobei es immer wieder zu einem Flacker- oder „Geisterlicht“-Phänomen kommt.

F3: Was ist das größte Sicherheitsrisiko beim grenzüberschreitenden Kauf oder bei der Verwendung billiger Relaismodule?

A: Das Versäumnis, lokale gesetzliche Sicherheitszertifizierungen (wie IEC/CE, UL, CCC) zu erhalten oder den Drahtquerschnitt nicht mit dem Nennstrom abzugleichen. Wenn ein Kleinstrommodul an eine Hochleistungslast angeschlossen wird, erhitzen und oxidieren die Kontakte schnell, was die thermische Alterung und den Zerfall von Isoliermaterialien beschleunigt und letztendlich zum Durchbrennen der Ausrüstung oder sogar zu Bränden führt.
