Leitfaden zur Glasfaserauswahl für Rechenzentren mit hoher Dichte: Grundlegende technische Unterschiede und TCO-Vergleich zwischen OM4 und OM5

Bei der Entwicklung globaler Rechenzentren hin zu 100G-, 400G- und 800G-Netzwerkarchitekturen bestimmt die Wahl der Verkabelungsmedien auf der physikalischen Ebene direkt die Leistung und die Gesamtbetriebskosten (TCO) von Rechenclustern. Innerhalb der Multimode-Fasersequenz (MMF) für Kurzstreckenverbindungen sind OM4 und OM5 derzeit die am weitesten verbreiteten und modernsten Lösungen. Basierend auf strengen Theorien der optischen Physik und internationalen Stundards bietet dieser Artikel eine strukturierte technische Referenz für die Medienauswahl.

1. Physikalische Kernmechanismen und Breitbandeigenschaften

• OM4 (Laseroptimierte Multimode-Faser):

Seine extrem hohe effektive modale Bandbreite ist ausschließlich für eine einzelne Wellenlänge von 850 nm (bis zu 4700 MHz·km) optimiert und vorgeschrieben. Da die Modendispersion bei Abweichung von der 850-nm-Wellenlänge stark ansteigt, muss sich OM4 stark auf diese verlassen Parallele Optik Mechanismus – lineare Erhöhung der Anzahl der Glasfaserkanäle – um höhere Datenraten zu erreichen.

• OM5 (Breitband-Multimode-Faser, WBMMF):

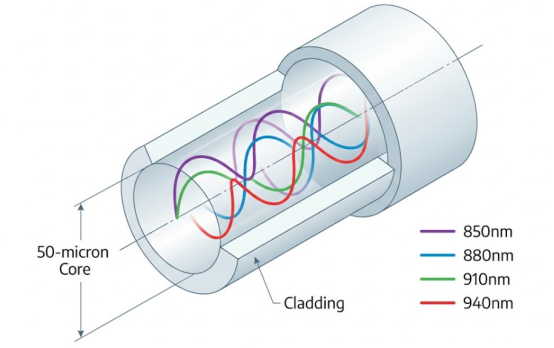

Ohne die 850-nm-Leistung zu beeinträchtigen, ist zusätzlich eine Mindestbandbreite von 2470 MHz·km bei der 953-nm-Wellenlänge erforderlich. Dieses dispersionsabgeflachte Design wurde speziell für entwickelt Kurzwellen-Wellenlängenmultiplex (SWDM) and Bidirektional (BiDi) Übertragung, die die verlustfreie Übertragung von 4 Wellenlängen gleichzeitig innerhalb einer einzigen Faser ermöglicht und eine physikalische Reduzierung der Faseranzahl um bis zu 75 % ermöglicht.

2. Wichtige technische Spezifikationen und Identifikationen

3. Grenzwerte für die Übertragungsentfernung (basierend auf Netzwerkprotokollen)

Bei unterschiedlichen Ethernet-Geschwindigkeiten und Modulationstechnologien weist die Übertragungsleistung beider Fasern stark szenariospezifische Unterschiede auf.

• 10G bis 100G Einzelwellenlänge parallel (z. B. 100GBASE-SR4): Die maximalen Übertragungsentfernungen für OM4 und OM5 sind identisch und auf 100 Meter begrenzt. Der Einsatz von OM5 in diesem Mainstream-Standardszenario bringt keinen wesentlichen technischen Gewinn.
• 100G-Mehrwellenlängen-Multiplexing (z. B. 100G SWDM4 / 100G SRBD):

Bei langwelligen Signalen ist OM4 aufgrund des Bandbreiteneinbruchs auf 100 Meter begrenzt, während OM5 die Grenze aufgrund seiner Breitbandkompensationsfähigkeiten erfolgreich auf 150 Meter erweitert.

• 400G- und 800G-Ära (PAM4-Modulation):

Unter der Single-Wellenlängen-Parallele SR8 Protokoll werden die physikalischen Grenzen stark komprimiert, sodass sowohl die OM4- als auch die OM5-Entfernungen auf den Bereich von 50–100 Metern sinken. Allerdings unter dem Dual-Wellenlängen-Multiplexing 400GBASE-SR4.2 Protokoll ist OM4 auf 100 Meter begrenzt, wohingegen OM5 nicht nur die nutzbare Entfernung auf 150 Meter zurückschraubt, sondern auch den Kabeladernbedarf auf 8 Adern halbiert.

3. TCO und technische Bereitstellungsempfehlungen

l Halten Sie sich an die OM4-Kosteneffizienzzone (Standard Short-Reach)

Für die meisten herkömmlichen Unternehmensrechenzentren und Spine-Leaf-Netzwerktopologien mit einer Länge von streng unter 100 Metern führt die Einführung des „kostengünstigen SR4/SR8-Transceiver-OM4-Flachbandkabels“ zu deutlich geringeren anfänglichen Investitionskosten als die OM5-WDM-Lösung, was sie zur optimalen TCO-Wahl macht. Darüber hinaus unterstützt die parallele Architektur von OM4 perfekt die Switch-Port-Breakout-Anforderungen.

l Nutzen Sie OM5 für strategische Durchbrüche (High-Density- und Legacy-Upgrades)

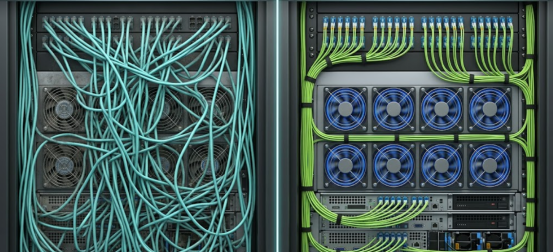

OM5 bietet einen außergewöhnlich hohen ROI in zwei starren Szenarien: Erstens kabellose, generationsübergreifende Upgrades für Legacy-Netzwerke unter Verwendung von Duplex-Fasern und SWDM4-Modulen, um Kapazitätssprünge vor Ort zu erzielen und astronomische Neuverkabelungskosten zu vermeiden. Zweitens, KI-Computing-Cluster mit hoher Dichte, die die Masse der Backbone-Kabel um das Vier- bis Achtfache reduzieren, wertvollen Rack-Platz freigeben, den Server-Luftstrom freigeben und die Betriebskosten drastisch reduzieren.

FAQ

F: Kann OM5 in Verbindung mit SWDM-Transceivern in ToR-Netzwerken mit hoher Dichte einen Port-Breakout erreichen, um mehrere unabhängige Server zu verbinden?

A: Nein. Die WDM-Technologie multiplext mehrere Wellenlängen in dieselbe physische Faser, die nicht passiv auf Server an verschiedenen physischen Standorten demultiplext werden kann. Wenn ein Port-Breakout mit hoher Dichte erforderlich ist, bleibt die herkömmliche OM4-Parallelfaser die einzig praktikable Lösung.

F: Warum schreiben Normen vor, die Farbe der OM5-Außenjacke in Limettengrün zu ändern?

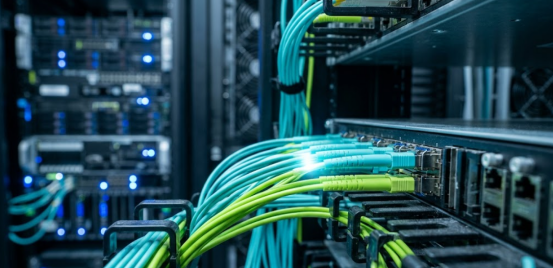

A: In Serverräumen mit hoher Dichte, in denen Zehntausende von Patchkabeln untergebracht sind, sorgt das gut erkennbare Limonengrün dafür, dass das Betriebspersonal es genau von der Aquafarbe von OM3/OM4 unterscheiden kann, wodurch die Zeit für die Kabelverfolgung und das Risiko eines versehentlichen Herausziehens des Kabels, das den Betrieb unterbricht, erheblich reduziert werden.

F: Ist OM5 obligatorisch, wenn 400G- oder 800G-Ultra-High-Speed-Ethernet bereitgestellt wird?

A: Nicht obligatorisch. Dies hängt von der Technologieroute des Transceivers ab. Unter einkanalig gestapelten SR8-Protokollen schrumpfen sowohl die OM4- als auch die OM5-Abstände auf 50–100 Meter. Erst bei der Verwendung von bidirektionalen Protokollen mit mehreren Wellenlängen wie SR4.2 kommt der Breitbandvorteil von OM5 zum Tragen und erreicht eine um 50 % zusätzliche Reichweite im Vergleich zu OM4.
