Ummantelte Leitungen sind für die Vermeidung von elektrischen Bränden und Stromschlägen in modernen Gebäuden unerlässlich Bei ordnungsgemäßer Installation ummantelte Drähte Reduzieren Sie das Risiko von Kurzschlüssen um mehr als 70 % im Vergleich zu ungeschirmter einadriger Verkabelung . Ihre äußere Isolierschicht schützt nicht nur vor mechanischer Beschädigung, sondern sorgt auch für einen durchgehenden Erdungspfad. Für private und leichte gewerbliche Anwendungen ist die Verwendung von ummantelten Kabeln wie Twin-and-Earth-Kabeln oder ähnlichen ummantelten Konstruktionen eine direkte, normkonforme Möglichkeit, eine sicherere Stromverteilung zu erreichen. Was sind ummantelte Drähte und wie unterscheiden sie sich von blanken oder einfach isolierten Leitern? Ein ummantelter Draht besteht aus zwei oder mehr isolierten stromführenden Leitern (Phase und Neutralleiter) sowie einem blanken oder isolierten Erdleiter, die alle von einer äußeren PVC-, Gummi- oder LSZH-Ummantelung (Low Smoke Zero Halogen) umgeben sind. Der Hauptunterschied: Einfachisolierte Drähte haben nur eine Isolationsschicht pro Leiter und werden normalerweise in Leitungen oder Kabelkanälen verlegt. Ummantelte Kabel vereinen mechanischen Schutz und Isolierung in einer Baugruppe, sodass keine zusätzlichen Leitungen an trockenen, geschützten Orten erforderlich sind. Beispielsweise kann ein standardmäßiges 2,5-mm²-Mantelkabel, das in 13-A-Steckdosenstromkreisen verwendet wird, einer Zugkraft von bis zu standhalten 200 N während der Installation ohne die innere Isolierung zu beschädigen, wohingegen ein einfach isolierter Draht mit dem gleichen Querschnitt eine Leitung erfordert, um einen ähnlichen mechanischen Schutz zu erreichen. Entscheidende Sicherheitsvorteile: Feuerhemmung und Schutz vor Stromschlägen Moderne ummantelte Drähte sind gemäß IEC 60332-1 oder ähnlichen Standards hinsichtlich ihrer Flammwidrigkeit bewertet. In einem kontrollierten Test wurde a PVC-ummanteltes Kabel verlöscht innerhalb von 60 Sekunden selbst Nach dem Entfernen der Brennerflamme brannten die nicht ummantelten thermoplastischen Drähte weiter und es tropften brennende Partikel herab. Der Außenmantel dient auch als Barriere gegen unbeabsichtigtes Berühren. Daten aus Berichten über elektrische Vorfälle zeigen, dass die Verkabelung in Häusern vollständig mit doppelt isolierten ummantelten Kabeln erfolgt ist 82 % weniger durch Isolationsfehler verursachte Stöße im Vergleich zu denen, die einfach isolierte Drähte in Leitungen verwenden. Auswahlhilfe: Passende ummantelte Drahttypen für reale Anwendungen Die Wahl des falschen Mantelmaterials oder der falschen Leitergröße führt zu vorzeitigem Ausfall. Nachfolgend finden Sie eine praktische Tabelle, die auf gängigen Installationsumgebungen und Lastanforderungen basiert. Beachten Sie, dass alle Werte eine Umgebungstemperatur von 30 °C und Kupferleiter (das häufigste Material für ummantelte Drähte) voraussetzen. Tabelle 1: Empfohlene ummantelte Drahttypen nach Anwendung und Umgebung Anwendungsbereich Leitergröße (mm²) Manteltyp Maximaler Strom (A) Beleuchtungskreise (trockener Innenbereich) 1,0 oder 1,5 PVC (70°C) 11 - 16 Steckdosen (Inland) 2.5 PVC oder LSZH 20 - 27 Herd / HVAC (fest) 6,0 oder 10 PVC oder Gummi 32 - 63 Im Freien / an feuchten Standorten 2,5 oder 4,0 Gummi oder XLPE 25 - 37 Bei verdecktem Einbau in Wärmedämmung gelten Derating-Faktoren. Bei einem ummantelten 2,5-mm²-Kabel, das in mehr als 100 mm Isolierung vergraben ist, kann der Nennstrom um ein Vielfaches reduziert werden bis zu 50 % (z. B. von 27A auf 13,5A). Überprüfen Sie immer die örtlichen Verkabelungsvorschriften. Best Practices für die Installation, die die Lebensdauer auf über 30 Jahre verlängern Ein korrekt installierter ummantelter Draht in einem trockenen, belüfteten Raum kann problemlos halten 40 bis 50 Jahre . Drei häufige Fehler verkürzen diese Lebensdauer jedoch erheblich: Überbiegen: Der minimale Biegeradius sollte mindestens das 4-fache des Kabeldurchmessers betragen. Ein ummantelter Draht mit einem Durchmesser von 10 mm, der um einen Radius von 35 mm gebogen wird, verursacht Mikrorisse in der Ummantelung, wodurch der Isolationswiderstand verringert wird unter 1 MΩ innerhalb von 3 Jahren (Anfangswert >100 MΩ). Überschreitung der Temperaturgrenzen: PVC-ummantelter Draht altert im Dauerbetrieb bei 80 °C (anstelle der Nenntemperatur von 70 °C) doppelt so schnell. Die Daten zeigen das für jeden 10 °C über dem Nennwert halbiert sich die Lebensdauer der Isolierung . Unsachgemäßes Abisolieren: Durch das Einkerben der Innenleiter beim Entfernen des Außenmantels entstehen Spannungspunkte. In einer Studie mit 200 ausgefallenen Schaltkreisen ergab 37 % der Ausfälle hatten ihren Ursprung in schlecht abisolierten Mantelenden . Verwenden Sie einen speziellen Kabelabisolierer, der auf die richtige Tiefe eingestellt ist – normalerweise 0,5 mm weniger als die Manteldicke. Für einen standardmäßigen 1,5 mm dicken PVC-Mantel beträgt die Abisoliertiefe 1,0 mm lässt einen Sicherheitsspielraum ohne Leiter freizulegen. Häufige Missverständnisse über ummantelte Drähte (mit Datenkorrekturen) Ein Missverständnis der Nennwerte für ummantelte Drähte führt zu gefährlichen Substitutionen. Nachfolgend finden Sie eine Liste häufiger Fehler im Vergleich zu tatsächlichen Fakten, die auf Labor- und Felddaten basieren. Mythos: Alle ummantelten Leitungen sind wasserdicht. Tatsache: Nur Gummi- oder speziell bewertete LSZH-Ummantelungen halten dauerhafter Feuchtigkeit stand. Standard-PVC-ummantelter Draht absorbiert 0,5 bis 1,5 Gew.-% Wasser nach 24-stündigem Eintauchen , was zu einem erhöhten Leckstrom führt. Mythos: Eine dickere Hülle bedeutet immer besseren Schutz. Tatsache: Eine 1,8-mm-PVC-Hülle bietet 90 % der mechanischen Schlagfestigkeit einer 2,5-mm-Hülle, letztere verringert jedoch die Flexibilität um 40 % und erhöht die Installationsschwierigkeiten in engen Räumen. Mythos: Ummantelte Drähte benötigen niemals einen Kabelkanal. Tatsache: An Orten, die anfällig für Schäden oder Stöße durch Nagetiere sind (z. B. Garagen oder Außenwände), ist zusätzlicher mechanischer Schutz wie Leitungen erforderlich. Tests zeigen, dass Standard-PVC-Mantel von a durchdrungen wird 2 mm Stahlnadel mit weniger als 50 N Kraft – weit innerhalb der Bisskraft gewöhnlicher Nagetiere. Schritt-für-Schritt-Anleitung zum Testen, ob ein vorhandener ummantelter Draht sicher bleibt Regelmäßige Tests vermeiden unerwartete Fehler. Befolgen Sie diese praktische Checkliste mit grundlegender elektrischer Testausrüstung. Notieren Sie die Werte für den Vergleich von Jahr zu Jahr. Sichtprüfung: Überprüfen Sie den Außenmantel auf Risse, Verfärbungen oder Schwellungen. Eine Schwellung weist auf eine Migration des Weichmachers oder eine Überhitzung hin – bei stärkerer Schwellung sofort austauschen 15 % des ursprünglichen Durchmessers . Isolationswiderstandsprüfung: Messen Sie mit einem 500-V-DC-Megger zwischen den Leitern sowie zwischen jedem Leiter und der Erde. Ein gesunder ummantelter Draht sollte sichtbar sein größer als 100 MΩ . Werte unten 1 MΩ erfordern sofortigen Ersatz. Kontinuität des Erdkerns: Messen Sie den Widerstand vom Erdleiter an einem Ende bis zum anderen Ende. Erwarten Sie für eine Länge von 30 m 1,5 mm² Erde weniger als 0,4 Ω . Höhere Werte deuten auf lockere Verbindungen oder korrodierte Litzen hin. Überprüfung der Hüllenintegrität: Wickeln Sie das Kabel fest mit selbstverschmelzendem Klebeband um und tauchen Sie den mit Klebeband versehenen Abschnitt in Wasser, während Sie den Isolationswiderstand messen. Irgendein Drop unten 50 MΩ Nach 5 Minuten werden Mikrorisse im Mantel bestätigt. Führen Sie diesen Testzyklus alle durch 5 Jahre für Installationen im Wohnbereich und jährlich für industrielle oder feuchte Umgebungen. Die Einhaltung dieses Zeitplans kann die effektive sichere Lebensdauer von ummantelten Kabeln von typischen 25 bis 30 Jahren auf deutlich mehr verlängern 45 Jahre . Fazit: Ummantelte Drähte bleiben die kostengünstigste Sicherheitsverbesserung für jedes elektrische System Daten aus Versicherungsansprüchen und Brandermittlungen zeigen durchweg, dass Immobilien vollständig mit konformen ummantelten Kabeln verkabelt sind 60 % weniger elektrische Brände pro 1.000 Installationen im Vergleich zu denen, die ältere wiederverdrahtbare oder nicht ummantelte Systeme verwenden. Die zusätzlichen Vorabkosten (normalerweise 0,20 bis 0,50 $ pro Meter (mehr als ein einfacher einfach isolierter Draht) wird innerhalb von zwei Jahren durch geringeren Installationsaufwand und geringere Anforderungen an die Leitungen amortisiert. Bei jedem Neubau oder jeder Renovierung ist die Spezifikation ummantelter Drähte mit geeignetem Mantelmaterial und korrekter Leiterdimensionierung ein direkter, messbarer Schritt hin zu einer sichereren und langlebigeren elektrischen Infrastruktur.

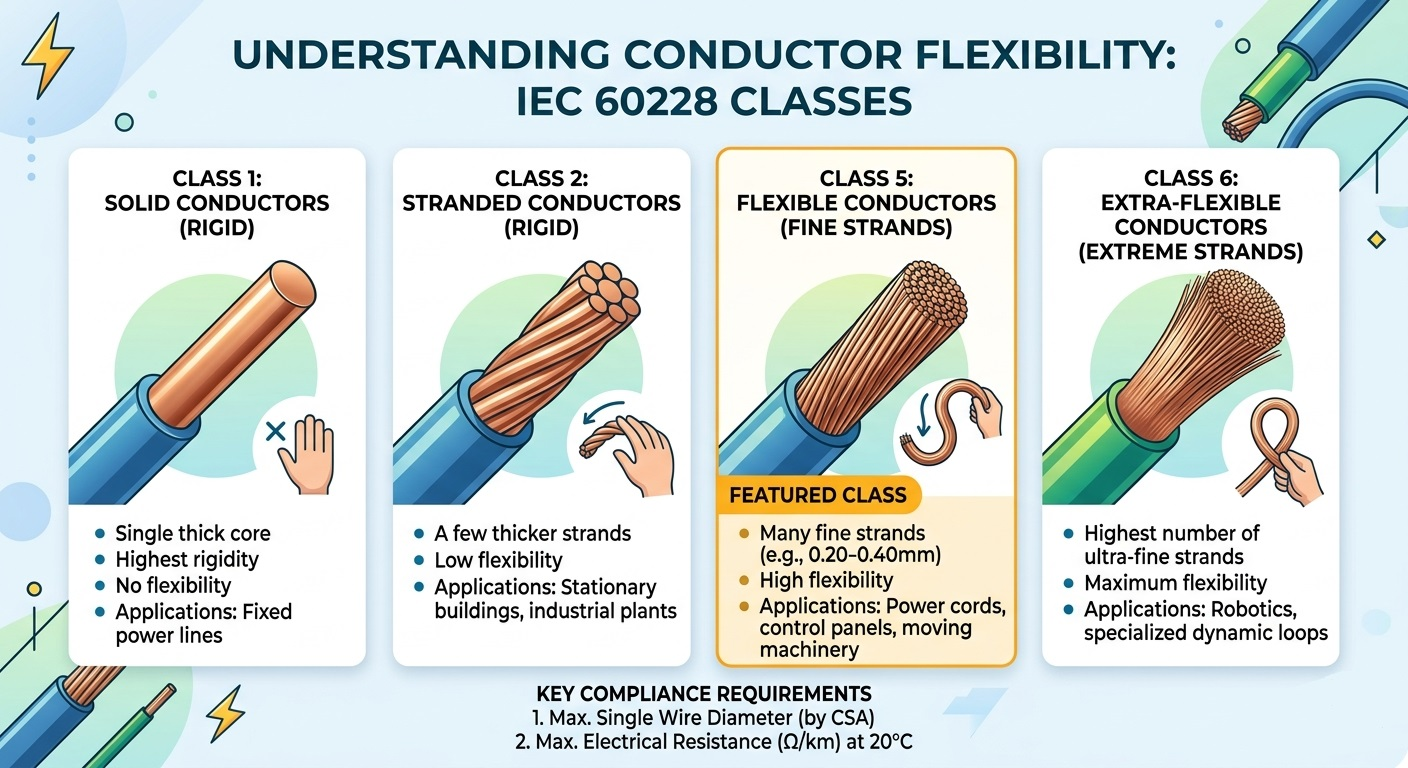

Schlüssel zum Mitnehmen: Leiter der Klasse 5, definiert durch IEC 60228, sind feindrähtige flexible Leiter, die in Verlängerungskabeln, Schalttafeln und industriellen Anwendungen verwendet werden. Dieser Leitfaden behandelt die technischen Spezifikationen, den Vergleich mit Klasse 2 und die Auswahl des richtigen Leiters für Ihr Projekt. In der Welt der Elektrotechnik und Kabelfertigung ist „Flexibilität“ nicht nur eine physikalische Eigenschaft, sondern eine streng definierte technische Kategorie. Wenn Sie jemals mit einem steifen Stromkabel und einem geschmeidigen, leicht zu biegenden Steuerkabel zu tun hatten, haben Sie den Unterschied zwischen den Leiterklassen aus erster Hand erlebt. Die meisten dieser Spezifikationen unterliegen dem internationalen Standard IEC 60228 . Dieser Leitfaden befasst sich intensiv damit Leiter der Klasse 5 – der Industriestandard für flexible Anwendungen – der Konstruktionsanforderungen, elektrische Grenzwerte und reale Anwendungsfälle abdeckt. Verstehen des IEC 60228-Leiterklassifizierungsrahmens IEC 60228 (und sein britisches Äquivalent BS EN 60228) klassifiziert Leiter basierend auf Konstruktion und Flexibilität in vier Hauptklassen. Für die richtige Produktauswahl ist es wichtig zu verstehen, wo Klasse 5 in dieser Hierarchie eingeordnet ist: Klasse Typ Beschreibung Klasse 1 Fest (starr) Einzelner massiver Draht; Wird für feste, dauerhafte Installationen verwendet, bei denen keine Bewegung auftritt. Klasse 2 Gestrandet (starr) Mehrere dickere Drähte; Norm für die Hausverkabelung und Stromnetze in Festinstallationen. Klasse 5 Flexibel (feine Stränge) Viele feine Kupferdrähte miteinander verseilt; Entwickelt für häufiges Bücken und Bewegen. Klasse 6 Extraflexibel (feinste Strähnen) Noch feinere Stränge als Klasse 5; Wird in hochdynamischen Anwendungen eingesetzt, die maximale Flexibilität erfordern. Was macht einen Dirigenten zur „Klasse 5“? Technische Spezifikationen Ein Leiter der Klasse 5 besteht aus mehreren feinen Kupferdrähten, die miteinander verseilt sind, um Flexibilität zu erreichen. Entgegen der allgemeinen Annahme ist dies bei IEC 60228 der Fall nicht Geben Sie die Gesamtzahl der Stränge strikt an. Stattdessen schreibt der Standard die Einhaltung von zwei Hauptmetriken vor: 1. Maximaler Durchmesser einzelner Drähte Um sicherzustellen, dass der Leiter wirklich flexibel bleibt, legt die IEC 60228 eine strenge Obergrenze für den Durchmesser jeder einzelnen Litze fest. Dünnere Litzen lassen sich leichter biegen, wodurch die Ermüdung des Metalls bei wiederholten Biegezyklen verringert wird. Repräsentative Beispiele aus dem Standard sind: 75 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,21 mm 5 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,26 mm 10 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,41 mm 35 mm² Leiter → maximaler Einzeldrahtdurchmesser: 0,41 mm 2. Maximaler elektrischer Widerstand bei 20 °C Der elektrische Widerstand ist das entscheidende Leistungskriterium. Der Gesamtwiderstand des fertigen Leiters der Klasse 5 darf die in den Widerstandstabellen der IEC 60228 angegebenen Werte, gemessen bei 20 °C, nicht überschreiten. Diese Regel ermöglicht den Herstellern Designflexibilität: Wenn ein Hersteller 0,20-mm-Drähte anstelle der maximalen 0,21-mm-Drähte verwendet, ist das akzeptabel – vorausgesetzt, der fertige Leiter erfüllt immer noch die Widerstandsgrenze. Dieser Zwei-Parameter-Ansatz (Drahtdurchmesserwiderstand) stellt sicher, dass Leiter der Klasse 5 sowohl physikalisch flexibel als auch elektrisch effizient sind, ohne den Herstellungsprozess zu stark zu spezifizieren. Leiter der Klasse 5 vs. Klasse 2: Kernunterschiede Elektroingenieure stehen häufig vor der Wahl zwischen Leitern der Klassen 2 und 5. Die Entscheidung hängt davon ab, ob das Kabel fest installiert oder mobil/flexibel eingesetzt wird. Hier ein direkter Vergleich: Funktion Klasse 2 (Stranded, Fixed) Klasse 5 (Flexible) Bau Weniger, dickere Drähte Viele feine Drähte Flexibilität Niedrig – geeignet für feste Verkabelung Hoch – geeignet für Bewegung Typische Anwendungen Hausverkabelung, Stromnetze Verlängerungskabel, Bedienfelder Beendigungsmethode Einfache Laschen oder Schrauben Aderendhülsen empfohlen Metallermüdungsbeständigkeit Niedrig (nicht zum Biegen geeignet) Hoch (ausgelegt für wiederholtes Biegen) Kosten Im Allgemeinen niedriger Aufgrund der Feinverseilung etwas höher Hauptanwendungen von Leitern der Klasse 5 nach IEC 60228 Da Leiter der Klasse 5 mäßigen Vibrationen und wiederholtem Biegen standhalten, ohne zu brechen, werden sie in einer Vielzahl von Branchen spezifiziert: Flexible Kabel und Verlängerungskabel: Haushaltsgeräte, Elektrowerkzeuge und tragbare Geräte, bei denen Kabel regelmäßig aufgerollt, abgerollt und neu positioniert werden müssen. Industrielle Schalttafeln: Enge Verlegung um Ecken und durch Kabelkanäle erfordert den Biegeradius, der nur mit feindrähtigen Leitern erreichbar ist. Kfz-Kabelbäume: Kontinuierliche Motorvibrationen und Temperaturschwankungen erfordern Leiter, die der Metallermüdung über die gesamte Lebensdauer des Fahrzeugs standhalten. Marine- und Offshore-Installationen: Ständige Wellenbewegungen in Kombination mit begrenzten Räumen machen Klasse 5 zur bevorzugten Wahl für die Stromverteilung an Bord. Robotik und Automatisierung: Gelenkroboterarme erfordern Kabel, die sich tausende Male pro Tag ohne Ausfall biegen lassen – Klasse 5 erfüllt diese Herausforderung für Anwendungen mit mittlerer Flexibilität (Klasse 6 für Anwendungen mit hoher Flexibilität). Warum die Spezifikation von IEC 60228 Klasse 5 für Ihr Projekt wichtig ist Die Auswahl eines als „flexibel“ vermarkteten Kabels ohne Bezugnahme auf eine anerkannte Norm wie IEC 60228 Klasse 5 birgt erhebliche Risiken. Die Einhaltung dieser Norm bietet drei konkrete Garantien: Sicherheit: Widerstandsgrenzen stellen sicher, dass der Leiter bei Nennstrom nicht überhitzt, wodurch eine Verschlechterung der Isolierung und potenzielle Brandgefahren vermieden werden. Kompatibilität: Standardisierte maximale Drahtdurchmesser stellen sicher, dass der Leiter korrekt in Standardkabelschuhe, Aderendhülsen und Klemmenblöcke passt, ohne dass Änderungen erforderlich sind. Langlebigkeit: Feine Verseilung verhindert Metallermüdung bei wiederholtem Biegen und verlängert die Lebensdauer des Kabels im Vergleich zu nicht konformen Alternativen erheblich. Bei der internationalen Beschaffung von Kabeln vereinfacht die IEC 60228-Zertifizierung auch die behördliche Genehmigung, da die Norm in der EU (BS EN 60228), Australien (AS/NZS 1125) und vielen anderen Märkten übernommen oder anerkannt wird. Häufig gestellte Fragen zu Leitern der Klasse 5 Ist Klasse 5 dasselbe wie flexibles Kabel? Nicht ganz. „Flexibles Kabel“ ist ein weit gefasster Handelsbegriff. Klasse 5 ist eine spezifische Leiterklassifizierung nach IEC 60228 mit messbaren technischen Anforderungen. Ein Kabel kann als flexibel vermarktet werden, ohne die Spezifikationen der Klasse 5 zu erfüllen. Können Leiter der Klasse 5 im Freien verwendet werden? Klasse 5 bezieht sich nur auf die Leiterkonstruktion, nicht auf die Gesamtleistung des Kabels. Ob ein Kabel für den Außenbereich geeignet ist, hängt von den Isolations- und Mantelmaterialien (z. B. UV-beständiges PVC, XLPE) ab. Überprüfen Sie immer die vollständige Kabelspezifikation, nicht nur die Leiterklasse. Was ist der Unterschied zwischen Klasse 5 und Klasse 6? Bei beiden handelt es sich um flexible Dirigentenklassen. Klasse 6 verwendet noch feinere Litzen, was zu größerer Flexibilität und einem engeren Mindestbiegeradius führt. Klasse 6 ist für hochdynamische Anwendungen wie kontinuierliche Biegung in Schleppketten spezifiziert, während Klasse 5 Szenarien mit mittlerer Biegung abdeckt. Benötigen Sie Hilfe bei der Auswahl des richtigen Leiters für Ihre Anwendung? Unser Engineering-Team ist auf IEC 60228-konforme Leiter und Kabel für Industrie-, Schifffahrts-, Automobil- und kommerzielle Anwendungen spezialisiert. Unabhängig davon, ob es sich bei Ihrem Projekt um Umgebungen mit starken Vibrationen oder standardmäßige Festinstallationen handelt, bieten wir detaillierte technische Spezifikationen und wettbewerbsfähige Angebote. Kontaktieren Sie uns noch heute, um Ihre Projektanforderungen zu besprechen.

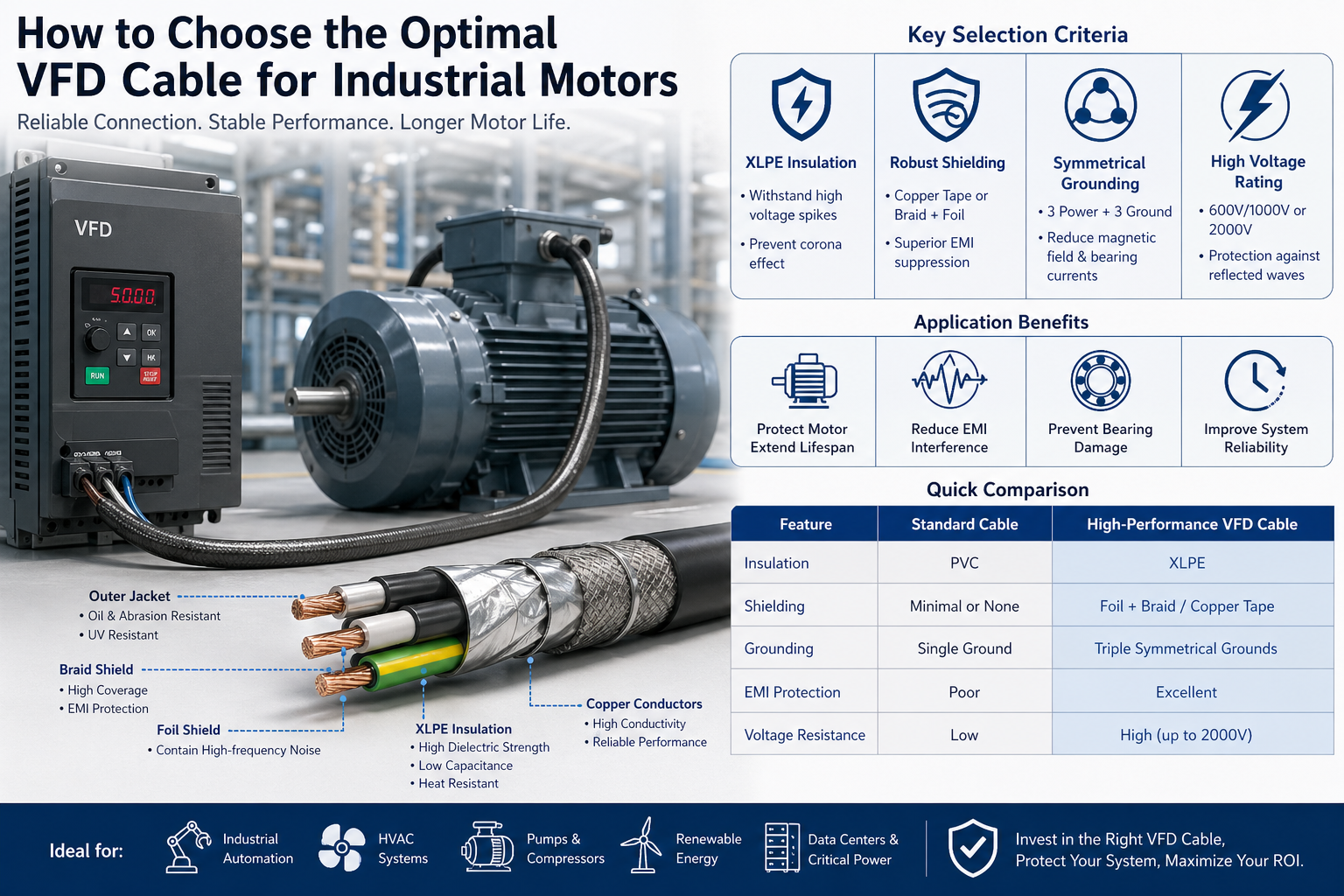

In modernen Industriesystemen stellt die Verbindung zwischen einem Frequenzumrichter (VFD) und einem Elektromotor eine der elektrisch aggressivsten Umgebungen dar. Hohe Schaltfrequenzen, Spannungsspitzen und elektromagnetische Störungen (EMI) stellen eine extreme Belastung für Kabel dar. Die Auswahl eines ungeeigneten Kabels ist nicht nur ein kleiner Konstruktionsfehler, sondern kann Folgendes zur Folge haben: Vorzeitiger Ausfall der Motorisolierung Lagerschäden durch Streuströme Erhöhte elektromagnetische Interferenz (EMI) Ungeplante Ausfallzeiten und Wartungskosten Ein ordnungsgemäß konstruiertes VFD-Kabel ist daher von entscheidender Bedeutung für die Systemzuverlässigkeit, Sicherheit und langfristige Leistung. 1. Verständnis der VFD-Betriebsumgebung Im Gegensatz zu herkömmlichen Netzteilen verwenden VFDs Pulsweitenmodulation (PWM) zur Steuerung der Motorgeschwindigkeit. Dadurch entsteht eine nicht-sinusförmige Wellenform mit: Hoher dv/dt (Spannungsänderungsrate) Reflektierte Wellenüberspannung (besonders bei langen Kabelstrecken) Gleichtaktspannung und Kreisströme Warum Standardkabel versagen Allzweckkabel wie THHN oder einfache PVC-isolierte Drähte sind für diese Bedingungen nicht ausgelegt. Im Laufe der Zeit kann es zu Folgendem kommen: Verschlechterung der Isolierung durch Koronaentladung Übermäßige Hitzeentwicklung EMI-Leckage, die sich auf in der Nähe befindliche Instrumente auswirkt Ergebnis: Reduzierte Motorlebensdauer und instabile Systemleistung. 2. Wichtige Auswahlkriterien für VFD-Kabel A. Isolationstyp: XLPE für Hochfrequenzstabilität Das Isolationssystem ist die erste Verteidigungslinie gegen elektrische Belastungen. Empfohlen: Vernetztes Polyethylen (XLPE) Technische Vorteile: Hohe Spannungsfestigkeit, um Spannungsspitzen standzuhalten Geringer dielektrischer Verlust und geringe Kapazität Hervorragende Wärmeleistung (typischerweise 90–125 °C) Starke Beständigkeit gegen Koronaentladung Im Vergleich zu PVC verbessert XLPE die Langlebigkeit der Isolierung in Hochfrequenzumgebungen erheblich. B. Erweiterte Abschirmung zur EMI-Kontrolle Die Unterdrückung elektromagnetischer Störungen ist eine der wichtigsten Anforderungen bei VFD-Anwendungen. Ohne ordnungsgemäße Abschirmung kann elektromagnetisches Rauschen: Beeinträchtigung von SPS, Sensoren und Kommunikationssystemen Verursacht Fehlsignale und Bedienungsfehler Erhöhen Sie Compliance-Risiken in regulierten Umgebungen Empfohlene Abschirmstrukturen: Kupferbandschild Hervorragend zur Eindämmung hochfrequenter Geräusche geeignet Bietet einen Erdungspfad mit niedriger Impedanz Foliengeflechtschild Abdeckung ≥85 % Vereint Flexibilität mit hoher Abschirmwirkung Schlüsselfunktion: Dafür sorgt ein gut gestaltetes Schild Gleichtaktströme kehren durch das Kabel zurück , anstatt die Motorlager zu beschädigen. C. Symmetrisches Erdungsdesign Die Kabelgeometrie wirkt sich direkt auf die elektrische Leistung aus. Best-Practice-Konfiguration: 3 Phasenleiter 3 symmetrisch angeordnete Schutzleiter Leistungsvorteile: Reduziert die Emission elektromagnetischer Felder Gleicht die Erdstromverteilung aus Minimiert Wellenspannung und Lagerströme Dieses Design ist besonders wichtig in Motoren mittlerer und hoher Leistung . D. Nennspannung und Schutz vor reflektierten Wellen Durch reflektierte Wellenphänomene kann es zu Spannungsspitzen an den Motorklemmen kommen 2–3-fache Nennspannung . Empfohlene Bewertungen: 600V / 1000V für Standard-Industriesysteme 2000V für: Lange Kabelwege Antriebe mit hoher Schaltfrequenz Kritische Anwendungen Technische Einblicke: Isoliersysteme mit höherer Nennspannung bieten einen Sicherheitsspielraum, der das Ausfallrisiko deutlich reduziert. 3. Überlegungen zur Kabeldimensionierung und Installation Strombelastbarkeit und Wärmemanagement Bei der richtigen Leiterdimensionierung muss Folgendes berücksichtigt werden: Motor-Volllaststrom (FLA) Umgebungstemperatur Installationsmethode (Tray, Leitung, Freiluft) Kabelgruppierung und Derating-Faktoren Eine falsche Dimensionierung kann zu Überhitzung und einer verkürzten Kabellebensdauer führen. Flexibilität und mechanische Leistung In dynamischen Umgebungen, wie zum Beispiel: Robotik Automatisierte Produktionslinien Maschinen bewegen Verwenden Sie hochflexible VFD-Kabel ausgelegt für kontinuierliche Bewegungs- und Biegezyklen. Umweltresistenz Industrielle Umgebungen können rau und unvorhersehbar sein. Empfohlene Jackenmaterialien: TPE (Thermoplastisches Elastomer): Hervorragende Öl-, Abrieb- und Chemikalienbeständigkeit Ideal für industrielle und raue Umgebungen Spezialisiertes PVC: Kostengünstig Geeignet für allgemeine Industrieanwendungen Zusätzliche Schutzfaktoren: UV-Beständigkeit (Außeninstallationen) Schutz vor Feuchtigkeit und Wassereintritt Beständigkeit gegen Kühlmittel und Industriechemikalien 4. Compliance und Standards (kritisch für globale Projekte) Bei der Auswahl von VFD-Kabeln für internationale Projekte ist die Einhaltung der Vorschriften von entscheidender Bedeutung. Zu berücksichtigende gemeinsame Standards: UL (Nordamerika) IEC-/EN-Normen (Europa) RoHS und REACH (Umweltkonformität) Die Auswahl konformer Kabel gewährleistet: Einfachere Projektgenehmigungen Reduzierte rechtliche und betriebliche Risiken Kompatibilität mit globalen Märkten 5. Schneller Vergleich: Standardkabel vs. VFD-Kabel Funktion Standardkabel Hochleistungs-VFD-Kabel Isolierung PVC XLPE Abschirmung Minimal / Keine Foliengeflecht / Kupferband Erdung Single Symmetrischer Multi-Boden EMI-Kontrolle Arm Ausgezeichnet Spannungswiderstand Niedrig Hoch (bis zu 2000 V) 6. Anwendungsszenarien Hochleistungs-VFD-Kabel werden häufig verwendet in: Industrielle Automatisierungssysteme HVAC-Systeme mit drehzahlgeregelten Antrieben Pumpen- und Kompressorsysteme Rechenzentren und kritische Energiesysteme Erneuerbare Energiesysteme (Wind, Solar) Jede dieser Umgebungen erfordert stabile, geräuscharme und hochzuverlässige Kraftübertragung . 7. Fazit: Eine strategische Investition, nicht nur eine Komponente Bei der Wahl des richtigen VFD-Kabels handelt es sich nicht nur um eine Entscheidung hinsichtlich der technischen Spezifikation, sondern um eine langfristige Investition in die Systemzuverlässigkeit. Obwohl Hochleistungs-VFD-Kabel möglicherweise höhere Anschaffungskosten haben, bieten sie Folgendes: Reduzierte Wartungs- und Ausfallzeiten Längere Lebensdauer von Motor und Ausrüstung Verbesserte elektromagnetische Verträglichkeit (EMV) Niedrigere Gesamtbetriebskosten (TCO) Abschließende Erkenntnis: Ein gut ausgewähltes VFD-Kabel fungiert als Schutzbarriere zwischen Ihrem Antrieb und Motor und gewährleistet einen effizienten, stabilen und störungsfreien Betrieb über den gesamten Systemlebenszyklus.

Die Auswahl des richtigen blanken Aluminiumkabels ist eine wichtige Entscheidung für Ingenieure, Projektmanager und Beschaffungsteams, die an Freileitungssystemen für die Stromübertragung und -verteilung arbeiten. Die falsche Wahl kann die Netzzuverlässigkeit gefährden, die Wartungskosten erhöhen oder Sicherheitsrisiken im Feld schaffen. In diesem Leitfaden werden die wichtigsten technischen und umweltbezogenen Faktoren erläutert, die bei der Auswahl eines blanken Aluminiumkabels eine Rolle spielen sollten. Warum blankes Aluminiumkabel die bevorzugte Wahl für die Freileitungsübertragung ist Seit über einem Jahrhundert vertrauen blanke Aluminiumkabel bei der Freileitungsübertragung im Freien, und das aus gutem Grund. Im Vergleich zu Kupfer leitet Aluminium den Strom etwa 61 % der Leitfähigkeit von Kupfer gemessen am International Annealed Copper Standard (IACS). Dies bedeutet zwar, dass eine größere Querschnittsfläche erforderlich ist, um den gleichen Strom zu leiten, doch die anderen Eigenschaften von Aluminium machen diesen Kompromiss in vielen Anwendungen lohnenswert. Aluminium wiegt etwa ein Drittel so viel wie Kupfer, was die strukturelle Belastung von Türmen und Masten drastisch reduziert und die Installationskosten über große Spannweiten senkt. Auf der Kostenseite bieten Aluminiumkabel in der Regel erhebliche Materialeinsparungen im Vergleich zu gleichwertigen Kupferleitern – ein entscheidender Vorteil bei Netzinfrastrukturprojekten, bei denen möglicherweise Hunderte oder Tausende Kilometer Leiter erforderlich sind. Einen detaillierten Vergleich beider Materialien hinsichtlich Leitfähigkeit, Gewicht, Kosten und Sicherheit finden Sie unter Kupfer- vs. Aluminiumverkabelung . Wenn es sich bei der Anwendung um Freiluftübertragung handelt und es auf Budgeteffizienz ankommt, blanke Aluminiumkabel kontinuierlich einen starken Mehrwert liefern. Die wichtigsten Arten von Leitern aus blankem Aluminium verstehen Nicht alle blanken Aluminiumkabel sind gleich. Es stehen drei Hauptkonfigurationen zur Verfügung, die jeweils für unterschiedliche Leistungsprioritäten entwickelt wurden. AAC (Vollaluminiumleiter) besteht vollständig aus Aluminiumsträngen in Elektroqualität. Es bietet eine gute Leitfähigkeit und ist wirtschaftlich, wodurch es sich gut für allgemeine Außenanwendungen und kürzere Spannweiten eignet, bei denen eine hohe Zugfestigkeit nicht im Vordergrund steht. AAAC (Leiter aus Vollaluminiumlegierung) wird aus Aluminiumlegierungssträngen und nicht aus reinem Aluminium hergestellt. Dies bietet eine hervorragende Korrosionsbeständigkeit und ist daher die bevorzugte Option für feuchte, küstennahe oder chemisch aggressive Umgebungen. Die Legierungskonstruktion verbessert im Vergleich zu AAC auch die Zugfestigkeit. ACSR (Aluminiumleiter stahlverstärkt) kombiniert eine Aluminium-Außenschicht mit einem Stahlkern. Der Stahlkern sorgt für eine hohe Zugfestigkeit, während die Aluminiumlitzen den elektrischen Strom leiten. Diese Konfiguration ist die Standardwahl für Installationen mit großer Spannweite und Hochspannungsfreileitungen, bei denen die mechanische Belastung anspruchsvoll ist. Es kombiniert hohe Festigkeit mit guter Leitfähigkeit – ein Gleichgewicht, das reine Aluminiumleiter allein nicht erreichen können. Die Auswahl des richtigen Typs hängt von Ihrer Spannweite, der erforderlichen mechanischen Festigkeit, den örtlichen Umgebungsbedingungen und Ihrem Budget ab. Für die meisten Hochspannungs-Fernleitungen ist ACSR der Branchenstandard. Für küstennahe oder korrosive Umgebungen ist AAAC normalerweise die bessere Wahl. Für Mittelspannungs- und Niederspannungs-Freileitung Bei Anwendungen mit kürzeren Spannen bieten AAC oder AAAC oft das richtige Gleichgewicht zwischen Kosten und Leistung. Strombelastbarkeit und Querschnittsauswahl Die Strombelastbarkeit – die Strombelastbarkeit eines Leiters – ist die erste Zahl, die bei der Spezifikation eines blanken Aluminiumkabels zu bestimmen ist. Die Wahl eines zu kleinen Leiters führt zu einem gefährlichen Wärmestau; Überdimensionierung erhöht unnötig die Kosten. Die Strombelastbarkeit hängt von mehreren Variablen ab: der Querschnittsfläche des Leiters, der Umgebungstemperatur, der Sonneneinstrahlung, der Windgeschwindigkeit und der Installationskonfiguration. Beim Entwurf von Freileitungen berücksichtigen Ingenieure auch die maximal zulässige Betriebstemperatur des Leiters, die sich sowohl auf die Lebensdauer des Leiters als auch auf das Durchhangverhalten auswirkt. Für blanke Freileitungen im Freien wird ein konservativer Ansatz empfohlen. Eine geringfügige Überdimensionierung des Leiters im Verhältnis zur berechneten Maximallast bietet einen Sicherheitsspielraum gegen Spitzenbedarf, extreme Umgebungstemperaturen und künftiges Lastwachstum. Die Querschnittsfläche sollte auf der Grundlage der Worst-Case-Kombination aus Belastung und Umgebungsbedingungen ausgewählt werden, die über die gesamte Lebensdauer des Kabels erwartet wird. Überprüfen Sie die Strombelastbarkeitswerte immer anhand der geltenden nationalen oder internationalen Norm für den jeweiligen Leitertyp und die verwendete Installationsmethode. Anforderungen an mechanische Festigkeit und Spannweite Bei der Konstruktion von Freileitungen reicht die elektrische Leistung allein nicht aus – der Leiter muss auch den mechanischen Belastungen großer Spannweiten, Windbelastung, Eisbelastung sowie thermischer Ausdehnung und Kontraktion über Jahre hinweg im Freien standhalten. Die Zugfestigkeit eines blanken Aluminiumleiters bestimmt, wie lange eine Spannweite sicher zwischen Stützstrukturen gespannt werden kann. ACSR-Leiter sind speziell für diese Herausforderung entwickelt: Der Stahlkern trägt den Großteil der mechanischen Belastung, während die Aluminiumlitzen die Stromübertragung übernehmen. Für sehr große Spannweiten oder Bereiche mit hoher Wind- oder Eislast ist ACSR normalerweise die einzig geeignete Wahl. Durchhang- und Spannungsberechnungen müssen für jedes Feld im Leitungsentwurf durchgeführt werden. Der Leiter muss ausreichend Durchhang aufweisen, um bei maximaler Temperatur (wenn sich der Leiter ausdehnt und am stärksten durchhängt) innerhalb der sicheren Grenzen des Bodenabstands zu bleiben und gleichzeitig bei minimaler Temperatur (wenn die Kontraktion die mechanische Belastung erhöht) eine ausreichende Spannung aufrechtzuerhalten. In Bereichen, die anfällig für windbedingte Vibrationen sind, tragen Schwingungsdämpfer und die richtige Auswahl der Leiter dazu bei, Ermüdungsschäden an Aufhängepunkten im Laufe der Zeit zu verhindern. Umgebungsbedingungen und Korrosionsbeständigkeit Die Installationsumgebung hat erheblichen Einfluss darauf, welcher blanke Aluminiumleitertyp geeignet ist. Aluminium bildet auf seiner Oberfläche von Natur aus eine dünne Oxidschicht, die einen gewissen Grundschutz gegen weitere Oxidation bietet. Allerdings ist dieser Schutz nicht bei allen Umgebungsbedingungen einheitlich. Empfehlungen zum Leitertyp nach Umgebung Umwelt Empfohlener Leitertyp Hauptgrund Allgemein im ländlichen Raum/Binnenland im Freien AAC oder ACSR Kostengünstig; mäßige Korrosionseinwirkung Küste / hohe Luftfeuchtigkeit AAAC Überlegene Korrosionsbeständigkeit durch Legierungszusammensetzung Industriegebiete (chemische Belastung) AAAC Die Legierung ist beständig gegen chemische und salzhaltige Atmosphären Weitspann-/Hochlastgetriebe ACSR Der Stahlkern sorgt für die nötige mechanische Festigkeit Interne Verbindungen der Unterstation AAC oder AAAC Kürzere Spannweiten; Gewicht und Kosten stehen im Vordergrund In Küsten- und Industrieumgebungen beschleunigt die Kombination von Feuchtigkeit und Luftschadstoffen die elektrochemische Korrosion. AAAC-Leiter, die eine Aluminiumlegierung anstelle von Litzen aus reinem Aluminium enthalten, bieten unter diesen Bedingungen eine deutlich bessere Langzeitkorrosionsbeständigkeit und verringern das Risiko einer Verschlechterung des Leiters, die letztendlich die Leitungssicherheit gefährden könnte. Einhaltung von Industriestandards Blanke Aluminiumkabel zur Stromübertragung müssen anerkannten internationalen oder nationalen Standards entsprechen. Diese Normen definieren die Mindestanforderungen an die Reinheit des Leiters, die Verseilkonfiguration, die mechanischen Eigenschaften, den elektrischen Widerstand und die Prüfverfahren. Die Spezifikation und Beschaffung von Leitern, die diese Standards erfüllen, ist eine nicht verhandelbare Grundvoraussetzung für einen sicheren und zuverlässigen Netzbetrieb. Zu den am häufigsten zitierten Normen gehören IEC 61089 (Runddrahtlitzenleiter für Freileitungen), ASTM B230 und B231 (Aluminium- und Aluminiumlegierungsleiter für Freileitungen) sowie regionale Normen wie GB/T 1179, die in China verwendet werden. Bei internationalen Beschaffungen sollten Einkäufer angeben, welche Norm im Zielland gilt, und vom Hersteller einen Nachweis über die Einhaltung verlangen. Die Zertifizierung durch anerkannte Qualitätsmanagementsysteme – wie ISO 9001 für Produktionsqualität und ISO 14001 für Umweltmanagement – ​​sorgt für zusätzliches Vertrauen in die Konsistenz der Herstellungsprozesse. Namhafte Hersteller verfügen außerdem über produktspezifische Zertifizierungen und können Prüfberichte vorlegen, die die Einhaltung der jeweiligen Leiternorm belegen. Terminierungs- und Verbindungssicherheit Einer der wichtigsten – und häufig übersehenen – Aspekte bei der Auswahl blanker Aluminiumkabel ist das Abschlusssystem. Das Kabel selbst mag korrekt spezifiziert sein, aber schlechte Verbindungen sind eine der Hauptursachen für Überhitzung, Lichtbogenbildung und vorzeitigen Ausfall bei Installationen von Aluminiumleitern. Aluminium dehnt sich bei Temperaturänderungen stärker aus und zieht sich zusammen als Kupfer. Diese thermischen Wechsel können nach und nach Verbindungen lösen, die nicht richtig angezogen wurden oder inkompatible Hardware verwenden. Mit der Zeit erhöhen lose Verbindungen den Kontaktwiderstand, erzeugen übermäßige Hitze und stellen ein Brandrisiko dar. Die Lösung besteht darin, Steckverbinder, Klemmen und Hardware zu verwenden, die speziell für Aluminiumleiter ausgelegt sind, und die vom Hardwarehersteller angegebenen korrekten Installationsdrehmomentwerte anzuwenden. Für Rangierverbindungen und Spleiße in Freileitungen werden im Allgemeinen Kompressionsverbinder bevorzugt, da sie einen gleichmäßigen mechanischen Kontakt über den gesamten Leiterquerschnitt gewährleisten. Die gesamte Abschlusshardware sollte während der Installation überprüft und bei geplanten Wartungszyklen erneut überprüft werden, insbesondere in Bereichen, die Vibrationen oder großen täglichen Temperaturschwankungen ausgesetzt sind. Moderne Aluminiumkabelinstallationen können, wenn sie mit den richtigen Komponenten und Verfahren durchgeführt werden, die gleiche langfristige Zuverlässigkeit bieten wie Kupfer. Der Schlüssel liegt darin, sicherzustellen, dass jedes Element der Installation – Leiter, Hardware und Verarbeitung – aufeinander abgestimmt und den Vorschriften entspricht. Fazit Die Auswahl des richtigen blanken Aluminiumkabels erfordert mehr als den Vergleich der Meterpreise. Bei der Entscheidung müssen der Leitertyp (AAC, AAAC oder ACSR), die erforderliche Strombelastbarkeit, mechanische Spannweitenanforderungen, Umwelteinflüsse, geltende Standards und die Kompatibilität des Abschlusssystems berücksichtigt werden. Jeder dieser Faktoren wirkt sich direkt auf die Sicherheit, Zuverlässigkeit und die Gesamtlebenszykluskosten der Installation aus. Für die meisten Freileitungsanwendungen bleibt ACSR die bevorzugte Wahl für große Spannweiten und Hochlastleitungen, während AAAC eine hervorragende Korrosionsbeständigkeit in Küsten- oder chemisch aggressiven Umgebungen bietet. Porenbeton bietet eine wirtschaftliche Lösung für kürzere Spannweiten unter günstigen Bedingungen. In jedem Fall sind die Einhaltung internationaler Standards und ordnungsgemäße Installationspraktiken von entscheidender Bedeutung, um die Leistung und Sicherheit zu erreichen, die die Anwendung erfordert. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

In der Elektrotechnik und in praktischen Verkabelungsanwendungen, Massivdraht und Litzendraht sind die beiden am häufigsten verwendeten Leitertypen. Obwohl beide typischerweise aus hochleitfähigen Materialien wie Kupfer oder Aluminium hergestellt und entsprechend dimensioniert sind AWG (Amerikanische Drahtstärke) oder metrische Querschnittsfläche (mm²), ihre strukturellen Unterschiede führen zu unterschiedlichen mechanischen und elektrischen Eigenschaften. Um dies sicherzustellen, ist es wichtig, diese Unterschiede zu verstehen Sicherheit, Zuverlässigkeit und Einhaltung elektrischer Normen . 1. Konstruktion und Fertigung Massiver Draht Massivdraht besteht aus a einzelner durchgehender Metallleiter , normalerweise mit Materialien wie PVC, XLPE oder Gummi isoliert. Einfacher Aufbau und Herstellungsprozess Niedrigere Produktionskosten Konsistente physikalische Eigenschaften Diese Art von Draht wird häufig verwendet permanente und feste Installationen . Litzendraht Litzendraht besteht aus mehrere kleinere Leiter, die miteinander verdrillt sind um einen einzigen äquivalenten Leiter zu bilden. Die Anzahl der Stränge liegt zwischen einigen wenigen und mehreren Tausend Erhöhte Flexibilität durch Strangbewegung Etwas längerer Leiterweg durch verdrillte Geometrie Aus technischer Sicht ist der Gewichtsunterschied im Vergleich zu Massivdraht vernachlässigbar. 2. Mechanische und elektrische Unterschiede Flexibilität und Biegeradius Litze bietet deutlich mehr Flexibilität: Geeignet für wiederholtes Biegen und Bewegen Beständig gegen Ermüdungsversagen Massiver Draht ist steifer: Erfordert einen größeren Mindestbiegeradius (typischerweise 8–10× Leiterdurchmesser) Bei wiederholter mechanischer Beanspruchung bruchgefährdet Elektrischer Widerstand Für Gleichstrom und Standardnetzfrequenzen (50/60 Hz): Massiver Draht hat aufgrund eines kontinuierlichen Pfads einen etwas geringeren Widerstand Litzendraht hat aufgrund des Kontakts zwischen den Litzen einen geringfügig höheren Widerstand Der Unterschied beträgt typischerweise weniger als 1–2 % und ist in den meisten Anwendungen vernachlässigbar. Hochfrequenzleistung (Skin-Effekt) Bei höheren Frequenzen neigt der Strom dazu, in der Nähe der Leiteroberfläche zu fließen, ein Phänomen, das als bekannt ist Hauteffekt . Standardlitzen bieten nur begrenzte Verbesserungen Spezialkonstruktionen wie z Litzendraht sind erforderlich, um den Skin-Effekt-Verlust deutlich zu reduzieren Daher wird häufig Litzendraht verwendet Audio-, Signal- und elektronische Anwendungen , hauptsächlich aus Flexibilitätsgründen und nicht aus elektrischen Gründen. Haltbarkeit und Ermüdungsbeständigkeit Litzendraht funktioniert gut in Umgebungen mit Vibrationen und Bewegungen Massiver Draht ist anfälliger für Ermüdung und Bruch an Spannungspunkten Dies macht Litzendraht zur bevorzugten Wahl in: Automobilsysteme Industrieausrüstung Robotik und bewegliche Baugruppen Kündigung und Installation Massivdraht: Einfaches Einstecken in Schraubklemmen und Steckanschlüsse Behält die Form während der Installation bei Geeignet für lange Leitungsstrecken Litzendraht: Erfordert Aderendhülsen, Crimpklemmen oder Steckverbinder Gefahr von losen Litzen bei unsachgemäßem Abschluss Schwieriger durch lange Leitungen zu schieben Um dies zu verhindern, ist eine ordnungsgemäße Beendigung von entscheidender Bedeutung Überhitzung, Lichtbogenbildung oder Verbindungsfehler . Kostenüberlegungen Massivdraht ist in der Regel 10–20 % kostengünstiger Litzendraht weist einen höheren Herstellungsaufwand auf Allerdings sollten die Gesamtsystemkosten berücksichtigt werden Anwendungsanforderungen und nicht nur der Materialpreis . 3. Typische Anwendungen Anwendungen für Massivdraht Verkabelung von Wohn- und Gewerbegebäuden Verteilertafeln und Schaltanlagen Feste Installation von Leitungen oder Kabeltrassen Anwendungen für Litzendraht Netzkabel und Verlängerungskabel Automobil- und Schiffsverkabelung Industriemaschinen Robotik und Automatisierungssysteme Audio- und Signalkabel 4. Einhaltung von Standards und Kodizes Beide Kabeltypen müssen den geltenden Normen entsprechen, darunter: UL 83 National Electrical Code (NEC) IEC 60228 Allgemeine Praxis: Bei Festinstallationen werden Massivleiter verwendet Flexible Anwendungen erfordern Litzenleiter Die Verwendung des falschen Typs kann dazu führen Codeverstöße oder Sicherheitsrisiken . 5. Best Practices Verwenden Sie Massivdraht nur in stabilen, sich nicht bewegenden Umgebungen Verwenden Sie Litzendraht für alle Anwendungen, bei denen Bewegung oder Vibrationen auftreten Befolgen Sie immer die richtigen Beendigungsmethoden Beachten Sie die örtlichen Elektrovorschriften und Herstellerspezifikationen Fazit Der Unterschied zwischen Litzen- und Massivdraht liegt darin mechanisches Verhalten und Anwendungseignung , statt Stromtragfähigkeit. Massivdraht sorgt für Einfachheit, geringere Kosten und einfache Installation Litzendraht bietet Flexibilität, Haltbarkeit und Zuverlässigkeit bei Bewegung Die Auswahl des passenden Leitertyps stellt sicher langfristige Leistung, Sicherheit und Compliance in jedem elektrischen System.
